Как установить инфракрасный теплый пол правильно

Как установить инфракрасный теплый пол правильно

Теплый пол – одна из популярных и экономичных систем для обогрева помещения любого типа. Для устройства применяют спрятанные в стяжку водяные трубы, электрические кабели, специально разработанную пленку. Появившиеся относительно недавно углеродная пленка позволяет провести монтаж инфракрасного теплого пола своими руками без больших затрат времени и средств.

Подготовительные работы

Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:

  • подобрать мощность;
  • выбрать материалы;
  • составить схему укладки;
  • смонтировать систему.

Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.

Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

  • вспененный пенополистирол (пенопласт);
  • экструдированный вспененный пенополистирол;
  • подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Разметка пола

Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.

Схема укладки инфракрасной пленки.

Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

  1. Подготовка поверхности пола, очистка от мусора.
  2. Укладка теплоизолятора.
  3. Прокладка кабеля для термодатчика и для питания системы.
  4. Монтаж и подсоединение инфракрасной пленки.
  5. Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Техника безопасности

Установка инфракрасного теплого пола должна происходить с соблюдением всех норм техники безопасности и правила работы с электрооборудованием. Игнорирование этого вопроса может привести к выходу из строя системы или возгоранию в результате короткого замыкания или перегрева. В первую очередь для любого теплого пола необходимо придерживаться таких правил:

  • при общей мощности системы больше 2,0 кВт подключение необходимо проводить отдельной веткой от электрощитка;
  • также для такой системы целесообразно использовать УЗО, характеристики которого необходимо уточнить в инструкции к конкретному типу теплого пола;
  • сечение подводящих электрических проводов выбираем исходя из значения тока, который через него будет проходить;

Выбор сечения провода.

Сгоревшая пленка, из-за точечной нагрузки.

Пример возгорания пленки под ножкой шкафа приведен на фотографии выше. При соблюдении всех правил и требований монтажа теплого пола вы получите долговечную и экономную систему для обогрева дома или квартиры. Такие системы допустимо устраивать и на полу балкона или лоджии.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Монтаж инфракрасного теплого пола

Система инфракрасного теплого пола – новейшая разработка, которая набирает популярность среди потребителей.

Обладая рядом преимуществ перед уже известными видами теплых полов, инфракрасный обогрев заслуженно занимает место в сердцах покупателей. Ремонт и Строительство Какой утеплитель для пола выбрать в дом Подробнее

Однако, монтаж инфракрасного пола, как сложного технического устройства, требует знания теоретических основ и правил безопасности, с которыми я познакомлю вас в этой статье.

Особенности применения инфракрасного теплого пола

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

  • Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
  • Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

  • Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
  • Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
  • С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
  • Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Монтаж инфракрасного пола

Рассмотрим пошаговую инструкцию по укладке и подключению инфракрасного пола у вас дома.

  • Выбор теплоизоляции. Теплоизоляционный слой необходим для профилактики утечки тепла через грунт или основание пола. Выбор утеплителя для инфракрасного пола зависит от расположения помещения: в частном доме, в котором под полами только грунт используйте пенополистирол (пенопласт), если снизу отапливаемое помещение – достаточно вспененного фольгированного полиэтилена.

  • Создание чертежа. Изобразите схематично площадь покрытия пленкой теплого пола, помните, что необходимо избегать мест постоянного сильного давления (ножки шкафов, диванов). Чертеж поможет правильно уложить пленку теплого пола, а также рассчитать необходимое количество.
  • Очистка поверхности. Подметите или пропылесосьте основание перед началом работы.
  • Установка терморегулятора. На высоте 1-1,5 м от пола просверлите отверстие в стене при помощи специальной коронки. Сделайте штробу в стене по направлению к полу, она нужна для укладки кабеля. Кроме того, подведите кабель от щитка к отверстию в стене.

  • Укладка теплоизоляции. Постелите на пол теплоизолирующий слой фольгированной стороной наверх, стыки проклейте скотчем.
  • Установка инфракрасного пола. Постелите пленку согласно разработанному чертежу, фиксация термопленки при помощи двустороннего скотча. Термодатчик расположите в 1 м от стены под пленкой. Соедините кабелем электрополосы между собой, проведите кабель от пленки к терморегулятору, подключите теплый пол.
  • Финальное покрытие. Перед началом отделочных работ проведите тестовый запуск теплого пола. Между инфракрасной пленкой и финальным покрытием обязательна прокладка из ПВХ пленки.

Техника безопасности

Поскольку инфракрасный теплый пол является электрическим устройством, необходимо соблюдать правила использования и технику безопасности при его установке, чтобы избежать возгорания и порчи материалов. Перечислю несколько наиболее распространенных ошибок, избежать которые проще, чем исправить последствия.

  • Систему теплого пола необходимо подключать напрямую к щитку, отдельной линией.
  • Использование УЗО и правильный подбор сечения кабелей, исходя из значений тока, требования безопасности, которые не только защитят от возгорания, но и продлят срок службы всей системы.

  • Пока пленка свернута в рулон и не расстелена в один слой на основании пола – тестировать систему запрещено.
  • Перед заливкой цементной стяжки проверьте инфракрасный пол на предмет обрывов. Для этой задачи используйте электрический тестер.
  • Продумайте расположение мебели в комнате до начала работ по укладке теплого пола. Точечная нагрузка на инфракрасную пленку запрещена, приводит к оплавлению контактов.

Соблюдение правил установки и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

Инфракрасный теплый пол

Еще не так давно теплые полы считались экзотикой, в настоящее время это выбор человека, который привык к комфорту. Технический прогресс обеспечивает создание теплых полов в любых помещениях. Инфракрасные теплые полы – это доступно, комфортно, экономно! Уложить этот пол можно своими руками, для этого необходимо следовать инструкции и действовать аккуратно.

Где можно использовать

Используется инфракрасный теплый пол может в любых жилых помещениях, в хозяйственных постройках, теплицах, гаражах и помещениях для содержания животных, где затруднено создание централизованного отопления. При низких температурах термопленка позволяет предотвратить замерзание крыльца или труб.

В регионах с суровым климатом инфракрасный пол может применяться только в качестве дополнительного обогрева, он может помочь в случаях аварийного отключения отопления или перед наступлением отопительного сезона. Для того, чтобы теплый пол служил в качестве основного источника отопления, следует покрыть инфракрасной пленкой минимум 70 процентов полов.

Принцип действия пленочного пола следующее: в основе покрытия лежит инфракрасная пленка, которая обладает уникальными свойствами. Это полимерное покрытие излучает инфракрасные лучи дальностью от 5-20 мкм. Пленка бывает различной толщины и мощности, действие обеспечивает излучатель – карбоновая углеродная паста, которая запаяна внутрь покрытия.

Внутрь подается электричество, которое благодаря способности карбона передавать тепло обеспечивает эффективную работу теплого пола. Это гениальное изобретение обеспечивает тепло в помещении. Инфракрасные лучи высвобождают энергию с поверхности, которая преобразуется в тепло, оно прогревает воздух и находящиеся в помещении предметы естественным образом. При этом воздух становится приятно теплым и комфортным.

Важно! Нагревать инфракрасные теплые полы можно не более чем до +35 градусов!

Монтаж инфракрасного теплого пола своими руками

Монтаж пленочного инфракрасного теплого пола можно осуществить своими руками, при этом работа довольно простая, если в ней хорошо разобраться. Подготовительный этап заключается в освобождении помещения от посторонних предметов. Затем производится демонтаж имеющегося покрытия и осмотр поверхности на наличие дефектов. При необходимости поверхность выравнивается.

Подложка

Для защиты термопленки, а также для снижения тепловых потерь при установке полов под ламинат, применяется полиэтиленовая пленка, она укладывается поверх инфракрасной пленки. Подложку использовать желательно, но необязательно при установке полов из твердых материалов.

В случае выбора полового покрытия в пользу мягких материалов (линолеум, ковролин) подложка обязательна, монтаж производится с использованием фанеры или ДВП. Это обезопасит пленку от деформации и повреждения.

Для установки подложки необходимы следующие материалы:

  • Подложка площадью больше, чем термопленка;
  • Двусторонний скотч, можно лавсановый с напылением или обычный.

Важно, чтобы площадь основания была больше, это позволит существенно снизить теплопотери. Скотч наклеивается на углах, где будет закрепляться подложка. Затем снимается защитная полоса и материал приклеивается к скотчу. Следует делать так, чтобы подложка ложилась гладко. Такое наклеивание позволит в случае необходимости легко перенести основание.

Подложки укладываются строго встык, внахлест нельзя, швы между ними заклеиваются скотчем, чтобы избежать теплопотери. Если базовое основание ровное и чистое, укладка может осуществляться прямо на него. В качестве подложки применяется качественное теплоотражающее покрытие, которое застилается отражающей стороной вверх.

Важный момент! Использовать «фольгированные» подложки нельзя.

Монтаж терморегулятора на стене

Терморегулятор можно выбрать любой, но лучшим считается программируемый вариант, он позволяет устанавливать и контролировать температуру воздуха в помещении. Устанавливать желательно его на уровне роста человека для удобства использования.

Подключение идет через автоматический выключатель, если мощность системы превышает 2,5 кВт. В иных случаях регулятор может быть установлен стационарно или рядом с имеющейся в помещении розеткой. В случае, если теплый пол оформляется в помещении с повышенной влажностью, терморегулятор необходимо установить за ее пределами.

Варианты крепления регуляторов различны, они могут:

  • Встраиваться в стену, для этого придется делать нишу или углубление;
  • Крепиться непосредственно на поверхность стены;
  • Закрепляться на предварительно установленной коробке, которая идет в комплекте.

Где целесообразно укладывать инфракрасную пленку

Инфракрасная пленка для теплого пола может покрывать всю поверхность помещения или использоваться частично. При покрытии менее 60 процентов пола система будет использоваться как вспомогательное отопление. Застилать поверхность пола инфракрасной пленкой следует не везде.

Нецелесообразно делать это под тяжелыми массивными предметами мебели, которая стоит непосредственно на полу. Продумать расположение мебели следует заранее, она способна задерживать тепло и нагреваться. В результате пленка будет перегревать и рано или поздно выйдет из строя.

В настоящее время популярность набирает стержневой инфракрасный теплый пол, который в основе имеет тонкие карбоновые стержни. Новинку уже оценили по достоинству, поскольку мощность обогрева по сравнению с обычным пленочным полом выше. Он может применяться для обогрева более холодных помещений, расположенных на цокольном этаже, балконов и лоджий. Цена на эти изделия несколько выше.

Укладка и соединение пленки между собой на полу

Для качественного обогрева помещения можно покрыть поверхность инфракрасной пленкой до 80 процентов, как утверждают производители, этого будет достаточно для получения результата. При этом вырезать можно любые формы, вплоть до неправильных фигур. После того, как куски подготовлены, можно приступать к укладке. Для этого следует соблюдать следующие правила:

  1. Длина одной полосы не должна быть более 10 м.
  2. От стен следует делать отступы не менее 20-30 см.
  3. Крепление на подложке осуществляется строительным или лавсановым скотчем.
  4. Медные полосы должны быть направлены вниз.
  5. Первоначально склеивать полосы следует с отступом от краев в 15-20 см. Наглухо заклеивается поверхность после окончания монтажа.
  6. Монтаж производится аккуратно, нельзя наступать на пленку, ронять на нее тяжелые предметы.
  7. Наложение листов друг на друга строго запрещено. Это спровоцирует быстрый выход из строя системы.

Установка термодатчика на полу

Датчик устанавливается на подложке, между собственно покрытием и пленочным полом. Это обусловлено тем, что только здесь он будет давать корректные показания. Установка термодатчика под подложку недопустимо, он будет соприкасаться с холодной базовой поверхностью. Если датчик установить на пленку, он будет показывать температуру выше, поскольку тепло идет вверх.

Толщина датчика составляет до 7 мм, он имеет прочный провод, который защищен от деформации. Для того, чтобы установить датчик, необходима в полу выемка. Если поверхность ровная, что придется делать отверстие с помощью долота или отбойника. Выемка должна быть чуть больше, чем сам датчик, примерно на 3-4 мм.

Схема подключения всей системы

Решить вопрос, как подключить правильно теплый пол к электричеству, поможет схема подключения.

Пленка подключается с помощью специальных зажимов, которые называют крабами. Одна его половинка устанавливается между двух пленок, вторая – на медных полосках снизу. В результате краб должен быть неподвижен! Это легко проверить, если подергать его в разные стороны.

Внимание! Подключение производится строго параллельно, а не последовательно! На каждую из полос должно поступать напряжение в 220 Вольт. Провод желательно применять мягкий с несколькими жилами.

Затем подключается термодатчик к регулятору температуры. Провода должны быть средней длины – до 15 см. Регулятор может устанавливаться через коробку-переходник, при этом важно, чтобы все порты были доступны.

Провода прятать необходимо между подложками, заклеив из скотчем. Следует внимательно следить, чтобы провода не перекрещивались, ложились параллельно. Провода от пленки направляются до места подключения регулятора температур. А от терморегулятора идут к розетке.

Тест системы без напольного покрытия (первый запуск)

Первоначально стоит посмотреть и проверить подключение теплого пола без установки окончательного финишного покрытия. Система функционирует нормально, если не наблюдается искрение, перегрев на отдельных участках, контакты все соединены и происходит постепенный и равномерный нагрев пленки. После успешного прохождения теста можно устанавливать финишное напольное покрытие.

Чтобы теплый пол принес в дом комфорт и уют, следует правильно подобрать систему по характеристикам и грамотно установить ее, согласно инструкции. На специализированных сайтах можно найти всю информацию о системах, в том числе цену за м2.

Расход электроэнергии инфракрасного пола в зависимости от площади

Для инфракрасного пленочного пола максимальный уровень потребляемой электроэнергии составляет 220 Ватт на 1 м2. Эта мощность позволяет обогреть помещение, в котором не имеется иного варианта отопления. При этом стоит понимать, что расход электроэнергии происходит не круглые сутки, а по мере снижения температуры в помещении ниже отметки, заданной терморегулятором.

Использование регуляторов с программирование позволяет сократить расход электроэнергии в отсутствие хозяев, в общем можно сэкономить до 90 процентов потребляемой энергии в сутки. Сколько же теплый пол потребляет энергии? Это показывает мощность. Точных цифр для всех систем никто назвать не сможет, расход зависит от разных факторов, но можно сделать примерный расчет.

К примеру, мощность системы составляет 140 Вт/кв.м, некоторые секции при этом работают не в полную силу – до 100 Вт/кв.м. Общий расход в час на обогреваемую площадь составит: 100 Вт/кв.м. умножаем на площадь.

Мощность зависит от типа помещения, для основного обогрева используются системы мощностью до 210 Вт/кв.м., в ванных можно использовать полы мощностью 150 Вт/кв.м., на кухнях – до 120 Вт/кв.м.

При определении расхода электроэнергии можно воспользоваться калькулятором, в который следует ввести данные о мощности устройства, времени работы в сутки и количество устройств. На расход влияют следующие факторы:

  • Материал покрытия;
  • Качество теплоизоляции помещения;
  • Температура воздуха за окном;
  • Выбранный температурный режим;
  • Посещаемость помещения;
  • Вид устройства.

Доказано, что экономия при использовании системы теплого пола ощутима. При этом при более быстром нагреве количество сэкономленных Ватт несколько возрастает. Применение инфракрасных полов позволяет создать уютную теплую обстановку для комфортного проживания.

Как правильно выполнить монтаж и подключение инфракрасного тёплого пола

Система обогрева полов привлекает многих потребителей, особенно несложной технологией установки. Тем не менее, в монтаже инфракрасного тёплого пола есть свои тонкости, о которых необходимо знать. Рассказываем о них.

Все о монтаже ИК системы тёплого пола

Особенности системы

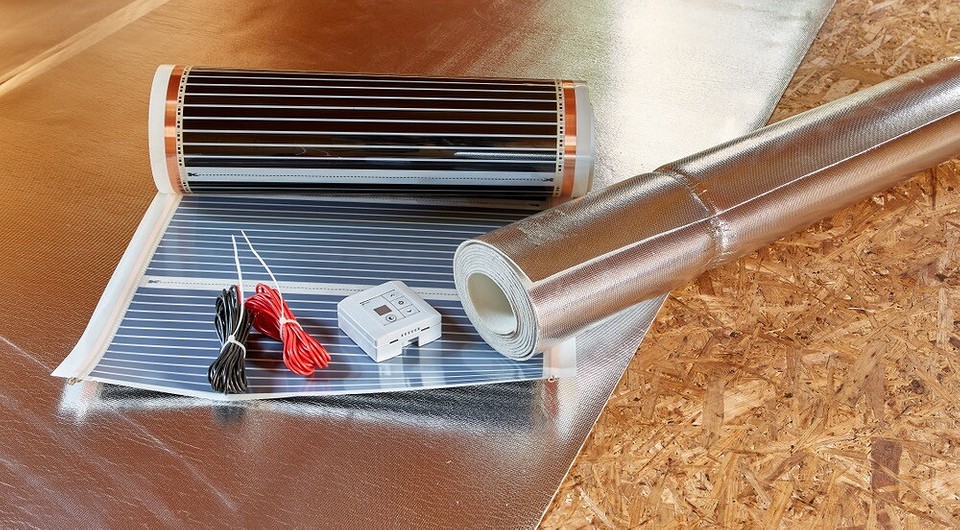

Термин «инфракрасный» закрепился за одной из разновидностей электрического тёплого пола, а именно за плёночной системой. В качестве нагревательного элемента используются плоские полоски, запечатанные в полиэтиленовой плёнке. Общая толщина изделия с нагревателем внутри получается меньше миллиметра.

Преимуществ у термоплёнки много. Например, отсутствие необходимости устройства бетонной стяжки означает сравнительно небольшое увеличение высоты поверхности по сравнению с другими типами систем, а также высокую скорость прогрева помещения (не тратится время на прогрев массивной стяжки). Самое главное преимущество заключается в простоте укладки, даже неопытный строитель сможет без ошибок монтировать конструкцию — если, конечно, будет строго следовать рекомендациям и инструкциям производителя.

Единственное, что необходимо поручить профессионалу — это работы по подключению системы к сети: согласно ПУЭ все подобные работы должны производиться квалифицированными специалистами с допуском по электробезопасности не менее третьей группы.

Напольные покрытия, под которые можно монтировать

Годится любое настилаемое покрытие с хорошей теплопроводностью: тонкий ламинат, линолеум, ковролин. Запрещается использовать отделку с хорошими теплоизолирующими свойствами (пробку, пенополиуретановые маты, вспененный пенополиэтилен и т.д.). Учтите также, что термоплёнка не укладывается в бетонную стяжку, например под плитку, так как полиэтилен может постепенно разрушаться при контакте с бетоном. Для стяжки используются другие системы электрического напольного отопления.

Процесс установки инфракрасного теплого пола

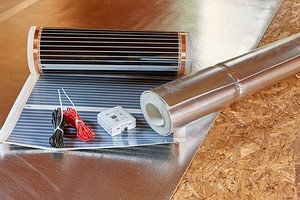

Инструменты для работы

Никакого дорогостоящего специального инструмента не понадобится. Достаточно будет запастись ножом или ножницами, скотчем, изоляционным материалом, самыми обыкновенными пассатижами. Также для работы вам потребуется теплоотражающий материал, листы которого должны укладываться под термоплёнку. Для этого обычно выбирают рулонные материалы с покрытием из металлизированной лавсановой или полипропиленовой пленки. Алюминиевую фольгу и другие токопроводящие материалы использовать запрещается. Потребуется также защитный материал (ДВП, фанера или оргалит) под мягкие напольные покрытия, терморегуляторы (термостаты), монтажные коробки для них, УЗО (устройство защитного отключения) с током срабатывания 30 мА, провода для монтажа всех компонентов.

Подготовка поверхности

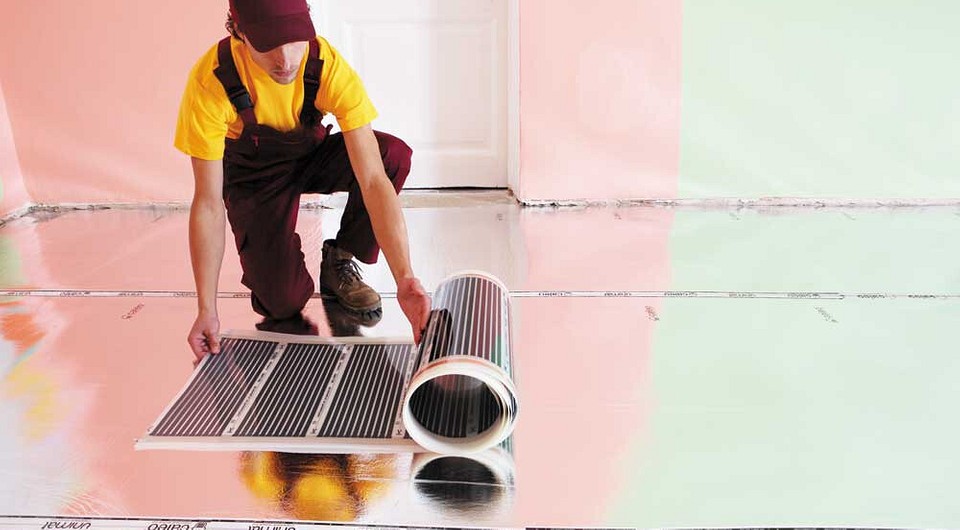

Монтаж начинается с подготовки основания, которое должно быть ровным и чистым. Как следует подметите и почистите поверхность. После расстилается теплоотражающий материал — зеркальной стороной наверх. Теплоотражающие листы укладываются без зазоров, фиксируются между собой и к полу скотчем. На них расстилаются рулоны инфракрасного системы обогрева.

Резка материала

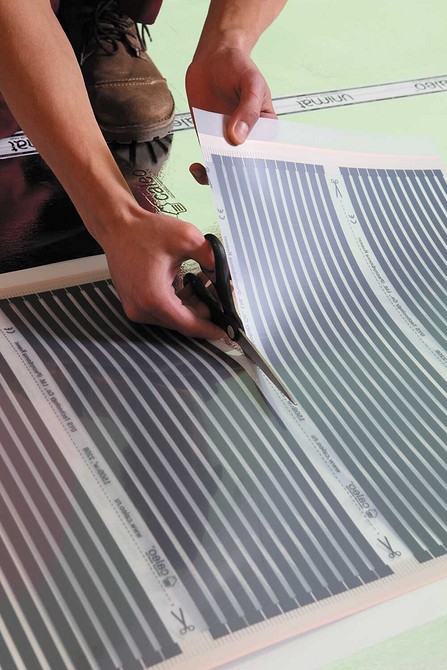

Полосы разрезаются на отрезки нужной длины. Возможные линии разреза нарисованы на полосах, резать можно только по ним. Старайтесь расположить отрезки полос таким образом, чтобы контакты, к которым будет подключаться электропитание, смотрели в сторону стены, где будет смонтирован термостат (это уменьшит общую длину проводки).

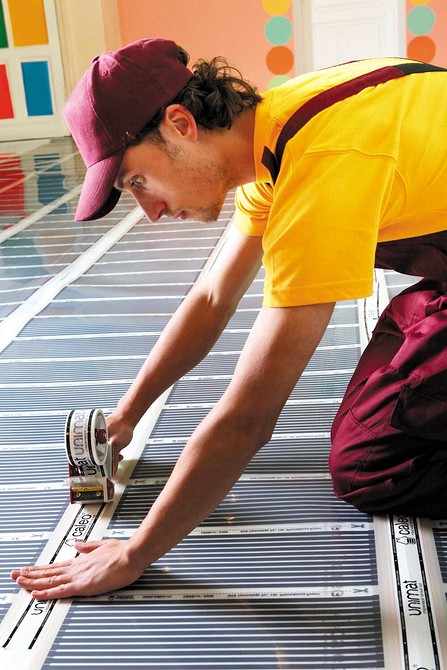

Старайтесь резать рулоны на отрезки максимально возможной длины: чем меньше между ними будет проводных соединений, тем лучше. Термоплёнка укладывается медными полосками вниз. Уложенные отрезки лучше всего зафиксировать скотчем.

Соединение отрезков

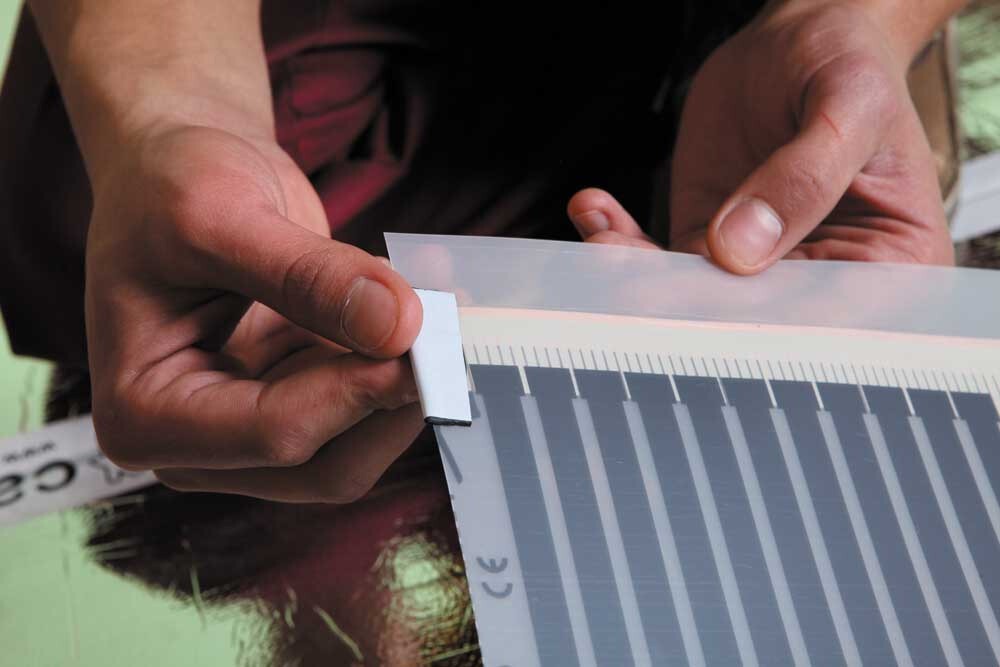

Переходим к ответственной процедуре — соединению отдельных отрезков в единую систему. Для этого установите в нужных местах на медную полосу контактные зажимы так, чтобы они были плотно зафиксированы на полосе. Зажим должен быть заведён внутрь плёнки, а не прижат ею к медной полосе .

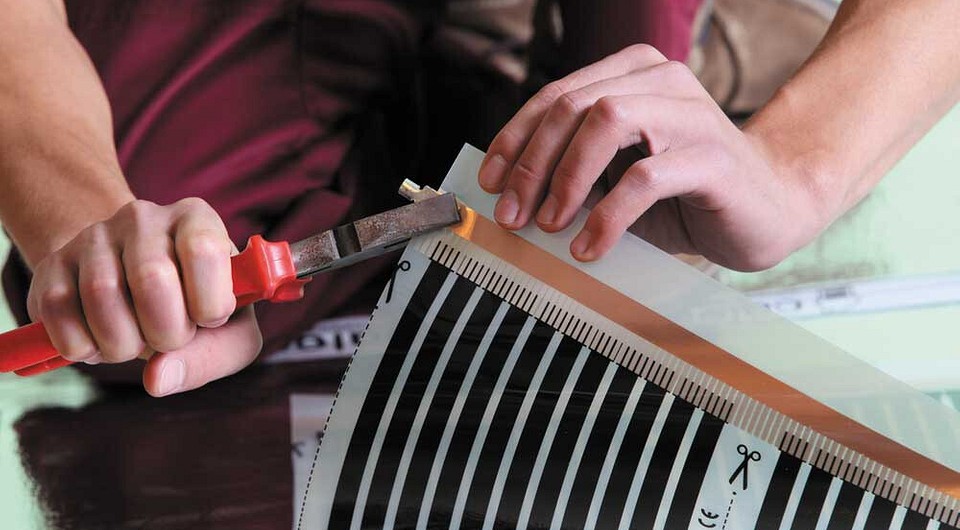

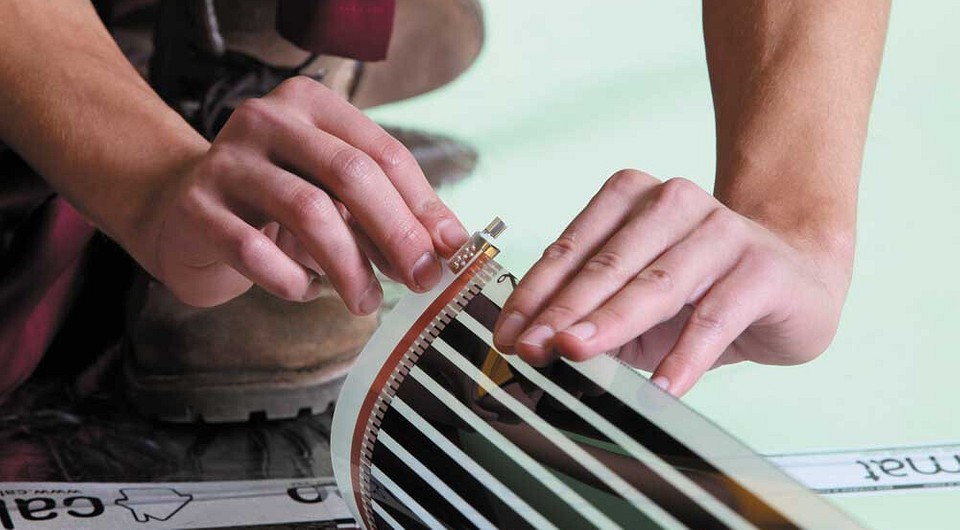

Зафиксируйте зажим на медной полосе пассатижами или аналогичным инструментом.

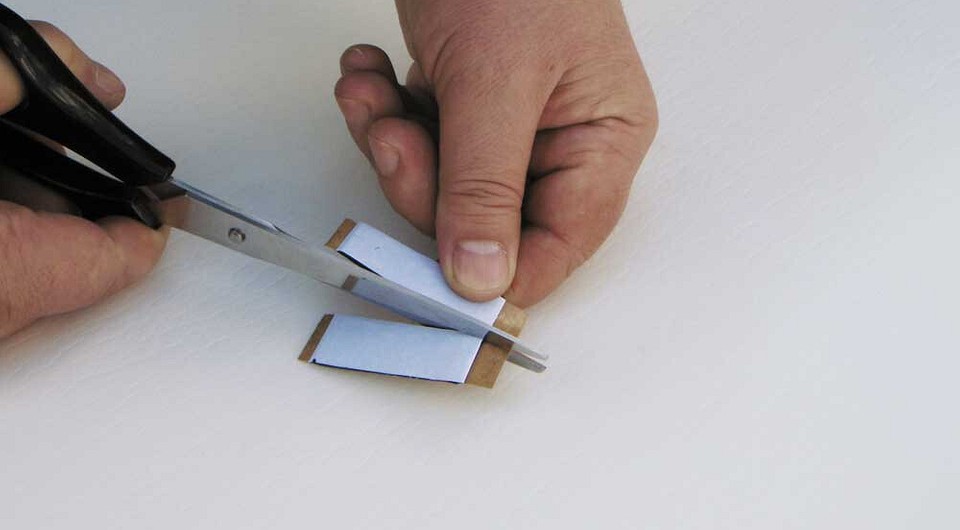

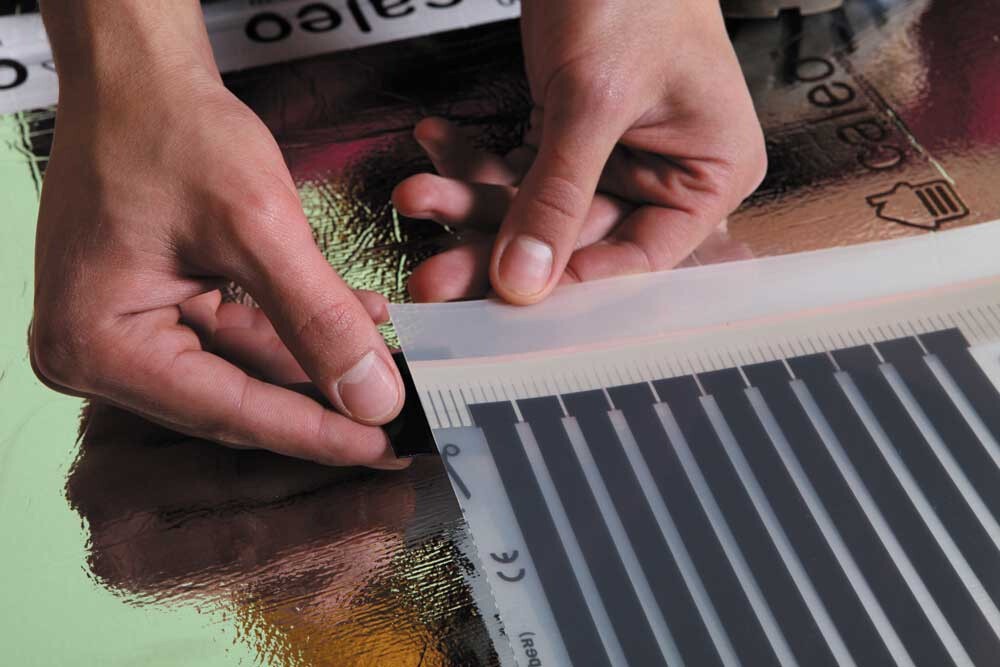

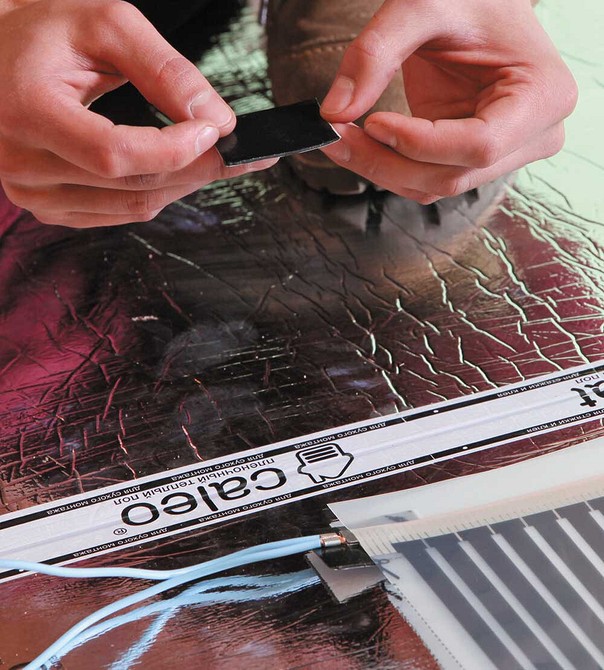

Места разреза термоплёнки, там, где расположены токопроводящие элементы, должны быть тщательно заизолированы. Для этого используется битумная изоляция (она входит в состав комплектов таких серьёзных производителей, как, скажем, Caleo). Разрежьте её на куски, которыми можно будет свободно закрыть токопроводящие элементы.

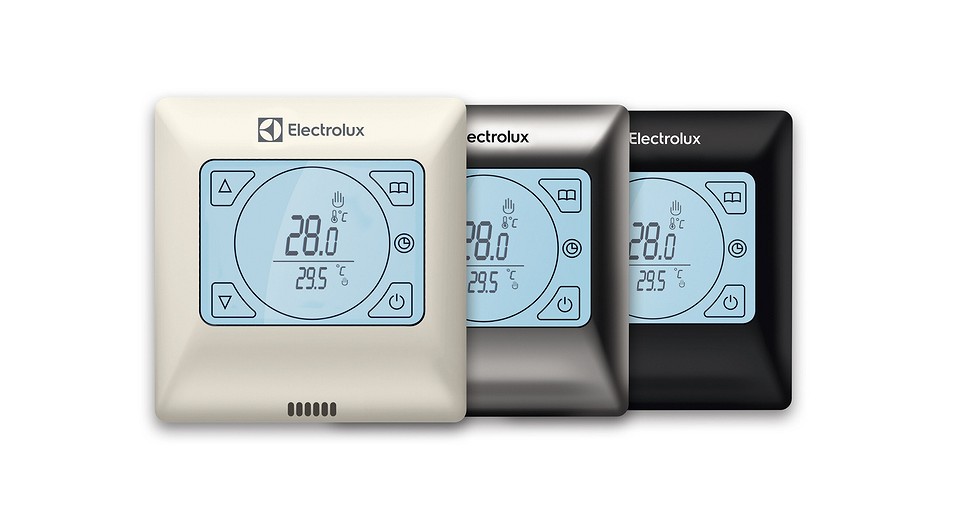

Терморегулятор устанавливается на стене на удобной для пользователей высоте (1,20-1,50 м), как обычный выключатель или розетка. Мощность терморегулятора должна быть на 20-30% больше расчётной мощности энергопотребления всей термоплёнки.

Как подключить инфракрасный теплый пол

Провода подключаются согласно схеме, прилагающейся к комплекту. Первая пара контактов подключается к сети, вторая — к тёплому полу, а третья — к датчику температуры пола. Если вы перепутаете входы и подключите вместо датчика температуры сеть 220 В — терморегулятор выйдет из строя.

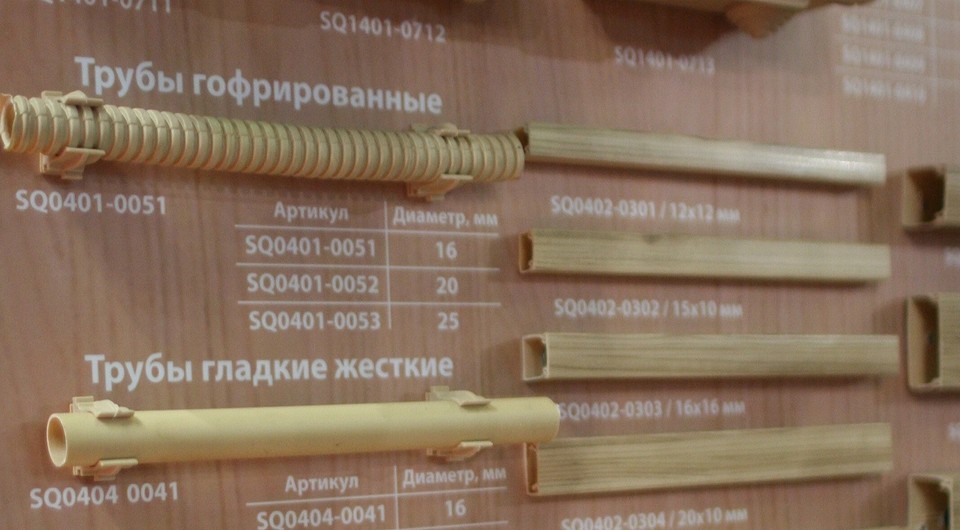

Для подключения фазы и нуля лучше выбирать провода разной расцветки, чтобы потом случайно их не перепутать. Прокладывать провода следует так, чтобы они создавали как можно меньше неровностей. Их рекомендуется прокладывать в щелях между соседними листами теплоотражающего материала или даже специально проделывать для них углубление в нём. Основной массив проводов лучше прокладывать под плинтусом или в специальном кабель-канале, выполненном в виде плинтуса.

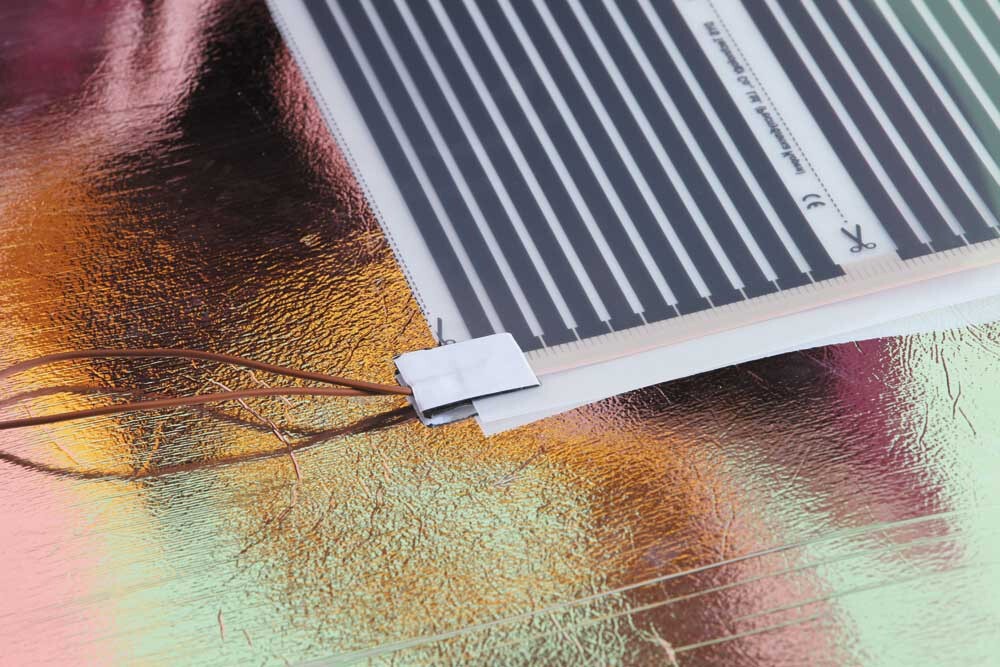

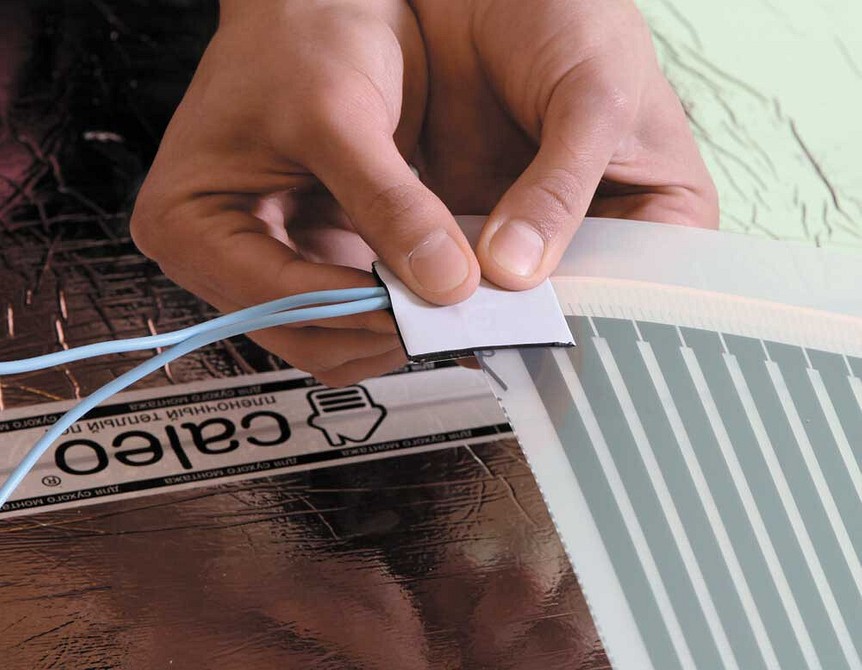

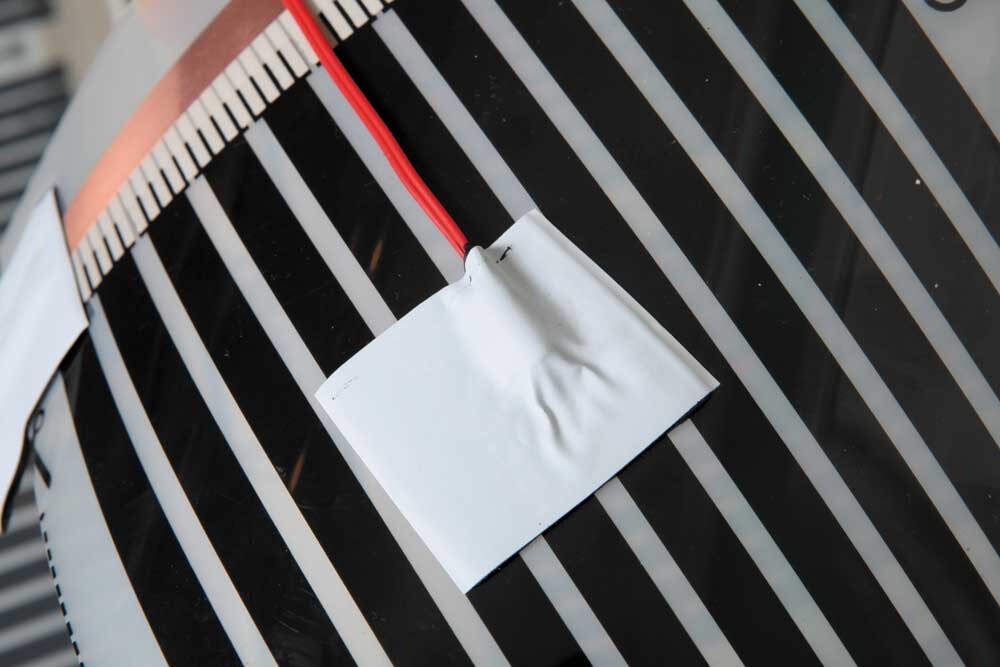

Подключите провода к контактным зажимам. Провода должны быть плотно зафиксированы в зажиме с помощью пассатижей или аналогичного инструмента. Все токопроводящие элементы также должны быть заизолированы (например, как на фото ниже, — с использованием битумной изоляции)

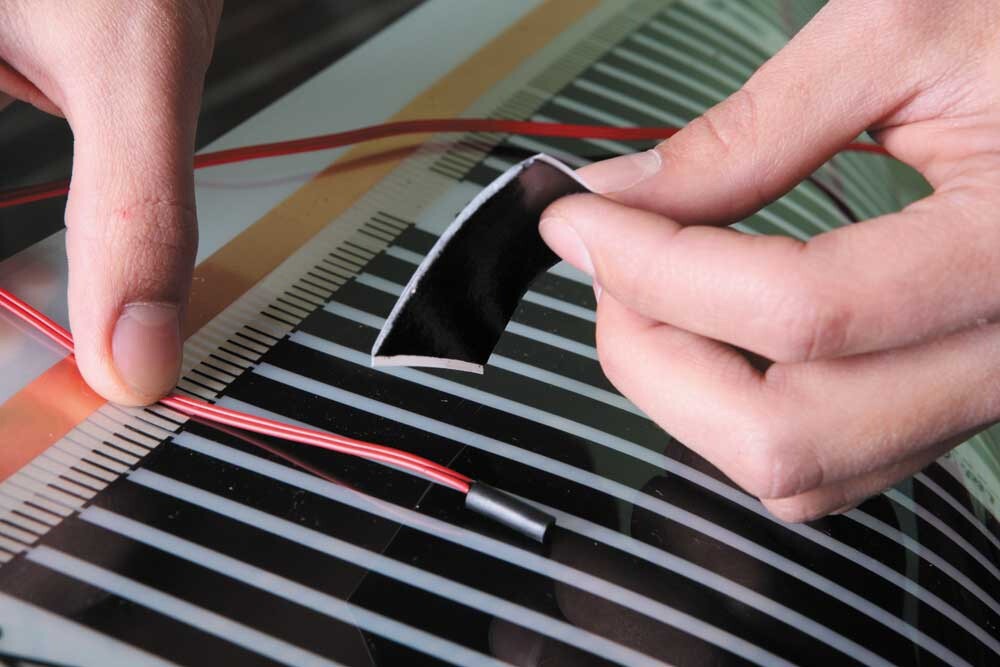

Подключите датчик температуры пола к терморегулятору и разместите его на полу. Датчик приклеивается битумной изоляцией к термоплёнке снизу. Постарайтесь разместить датчик там, где на пол будет оказываться наименьшее силовое воздействие.

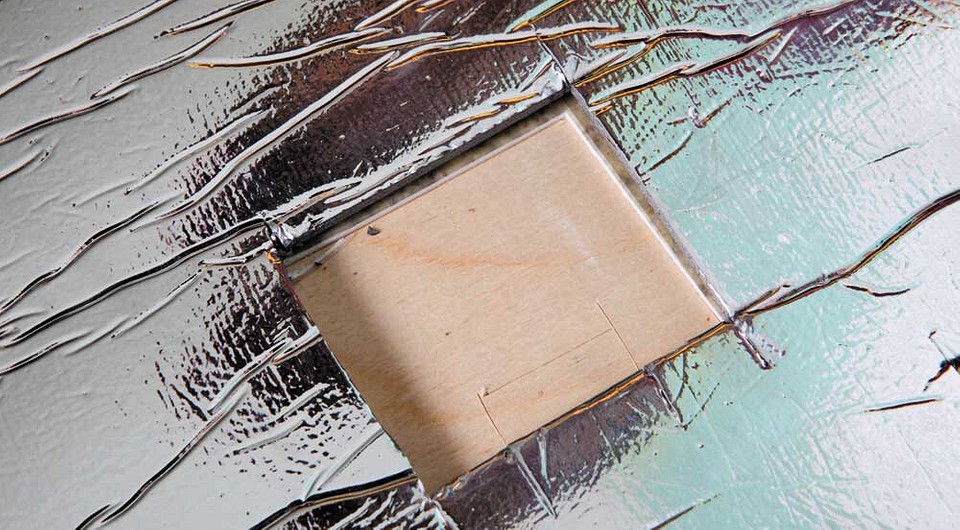

Под датчик вырезается углубление в теплоотражающем мате, как и в случае с проводами.

Полезные советы по подключению

Самым правильным будет доверить эту процедуру квалифицированному специалисту. После подключения (и перед укладкой термоплёнки). Специалист должен проверить все узлы соединений и контактов. Для этого система тёплого пола включается на несильный нагрев (до 30°C). Мастер проверит места соединения контактных проводов, нет ли излишне сильного нагрева, искрения и тому подобных тревожных симптомов.

Кроме того, не забывайте, что мощные системы обогрева (мощностью 2 кВт и выше) необходимо подключать к сети через отдельный автомат защиты.

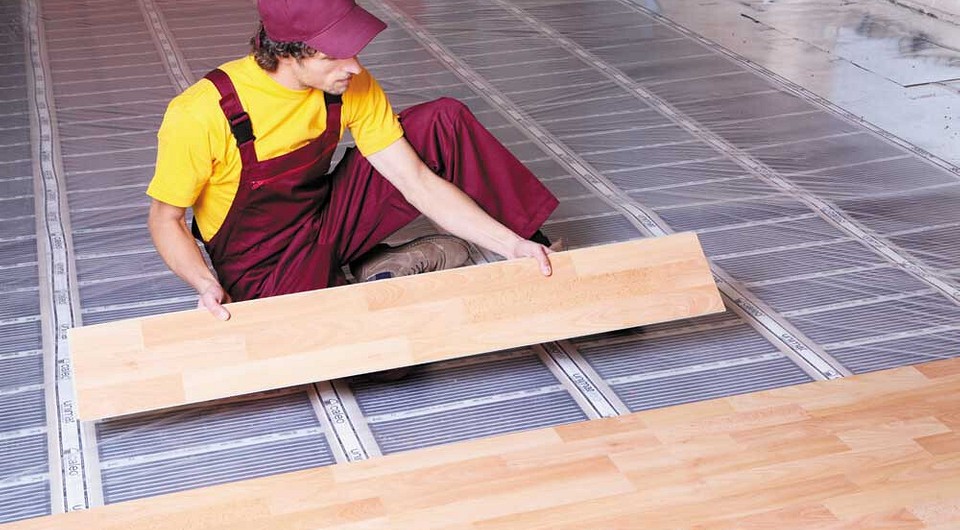

Укладка финишной отделки

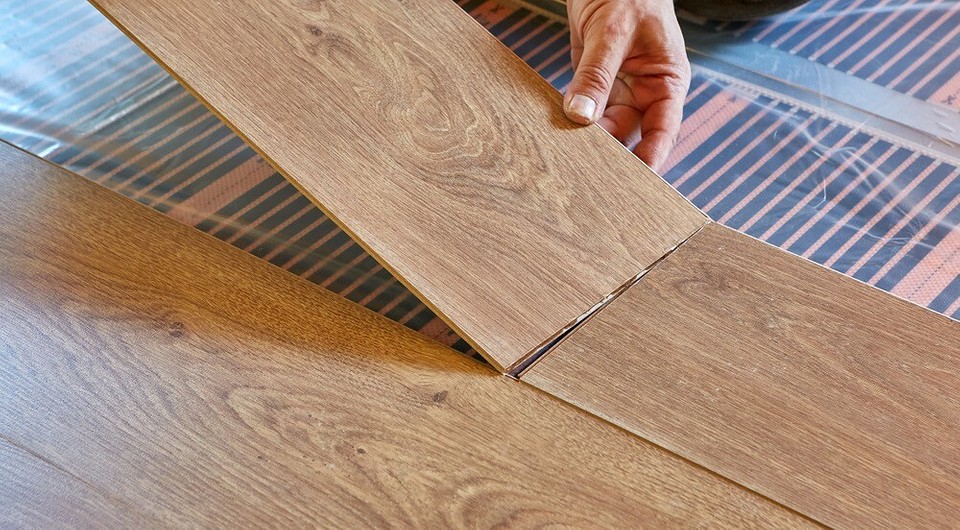

Заключительный этап — после укладки термоплёнки её следует закрыть сверху отделкой. При укладке инфракрасного теплого пола под ламинат используется полиэтиленовая плёнка. В случае с мягкими напольными покрытиями вам будет необходимо защитить термоплёнку от повреждения при механическом воздействии. Если вы положите плёнку под мягкое покрытие, то будет велик риск её повредить, даже при передвижении тяжёлой мебели. Поэтому при монтаже инфракрасного тёплого пола под линолеум или ковролин термоплёнка должна быть закрыта сверху листами ДВП, а уже на ДВП можно укладывать финишную отделку.

Правила эксплуатации инфракрасного тёплого пола

Все электромонтажные и ремонтные работы следует проводить только при отключении от электросети.

Избегайте перегрева, связанного с уменьшением теплоотвода. Не закрывайте поверхность коврами и другими покрытиями, которые могут приводить к перегреву. Не размещайте мебель без ножек в тех местах, где под напольным покрытием расположена термоплёнка.

Если на тёплый пол пролилась жидкость, следует немедленно отключить подачу электричества вплоть до его полного высыхания. Категорически запрещено включать систему при увлажнённом состоянии или пытаться просушить поверхность таким образом.

Запрещается устанавливать температуру для термоплёнки выше 35°C (согласно отечественным СНиПам). Для некоторых напольных покрытий и эта температура может быть слишком высокая, поэтому для каждого типа отделки лучше всего заранее узнайте максимально возможную температуру нагрева.

В напольное покрытие, под которым размещена термоплёнка, нельзя забивать гвозди, вворачивать шурупы и производить другие аналогичные действия.

Электрические тёплые полы без особых проблем переносят низкие температуры. Тем не менее, при долгом отсутствии домовладельцев в холодное время года производители рекомендуют не отключать обогрев полностью, а, скажем, установить на минимальный нагрев.

Читать еще:  Краска для стен в детской комнате
Ссылка на основную публикацию
Adblock
detector
