Система вентиляции в многоэтажных зданиях

Вентиляция в многоквартирном доме

Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Нормы

СНИПы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.

ГОСТы

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Работа вентиляции в подвале

Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой. Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

© 2003-2020 ИНТЕХ — Вентиляция и кондиционирование. Контакты

Схемы обустройства систем вентиляции в многоквартирном доме

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Вентиляция в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вентиляция в многоквартирном доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

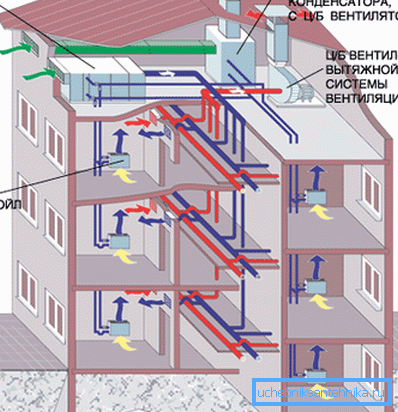

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном доме Вернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

Вентиляция многоэтажного дома: обслуживания и особенности

Без притока свежего воздуха с удаления и улицы воздушных весов, загрязненных продуктами жизнедеятельности человека, неосуществима эксплуатация любого здания. Наряду с этим система вентиляции в квартире многоэтажного дома имеет значительные отличия от данной же инженерной сети частного коттеджа, что воздействует на возможность и обслуживание подключения особых бытовых устройств. Осознать все ее тонкости и нюансы окажет помощь инструкция, нижеприведенная.

функции и Назначение

Устройство вентиляции в многоэтажных зданиях предусмотрено действующими строительными, противопожарными и санитарными нормами. Ее главное назначение – удаление вредных примесей из воздуха в жилых (спальня, гостиная) и вспомогательных (сантехнический блок, кухня) помещениях.

Главными источниками загрязнения в квартире являются:

• кухонная плита;
• стиральная машина;
• санитарное оборудование (унитаз, ванная).

В следствии функционирования перечисленного выше оборудования в воздухе накапливаются газы и водяные пары, оказывающие негативное влияние на организм человека.

Неправильно работающую либо не делающую возложенные на нее задачи вентиляцию легко выявить по следующим показателям:

• запотевание стекол в оконных рамах;
• появление конденсата на стенах;
• сырость в углах помещений;
• грибок и плесень, покрывающие разные поверхности в квартире.

Обратите внимание! Некачественный воздухообмен в жилом помещении может привести к тяжёлым последствиям, в особенности в случае если в квартире живёт ребенок. сырость и Плесень довольно часто являются обстоятельствами болезней дыхательных путей.

Проверить, работает ли вентиляционная шахта в многоэтажном доме, возможно и своими руками. Достаточно забрать отрезок газеты размерами 20 на 4 см и поднести его в решетке, закрывающей воздуховод.

Листок обязан «прилипнуть» к отверстию. В другом случае нужно позаботиться о ремонте либо прочистке вентканала.

Разновидности

Сейчас все большее количество людей жалуется на недостаточную эффективность систем проветривания в городских многоквартирных комплексам. Это связано с тем, что схема вентиляции в многоэтажном доме, выстроенном в прошлом веке, не предусматривала установку герметичных оконных конструкций, мешающих притоку свежего воздуха с улицы.

Помимо этого, обстоятельством нехорошей работы вытяжной шахты возможно ее недостаточная протяженность (особенно это относится квартир, расположенных на верхних этажах). Дело в том, что для появления тяги воздушное пространство обязан проходить в трубе как минимум несколько метров, чего проблематично достигнуть на последнем этаже дома.

Перед тем как ознакомится с дорогами решения данной неприятности, нужно изучить существующие схемы систем проветривания.

Итак, естественная вентиляция в многоэтажном доме по СНиПу не редкость нескольких главных видов:

1. Любая квартира имеет личный вытяжной канал, который выходит конкретно на крышу. Таковой тип воздуховода наиболее действен, но ввиду возросшей увеличения количества и этажности зданий квартир сейчас он не употребляется.
2. Вытяжные каналы, идущие от квартир, на верхнем инженерном уровне соединяются горизонтальным коробом, который и выходит на крышу.
3. Все магистральные вентиляционные трубы оканчиваются на чердаке, который играет роль необычной вентиляционной помещения. После этого отработанный воздушное пространство выбрасывается наружу через намерено обустроенные шахты. Этот метод используется в строительных работах современных многоквартирных домов.

Неспециализированный горизонтальный канал

В случае если вентиляция многоэтажных жилых зданий сконструирована по этому типу, то воздушное пространство, выходящий из квартир в вертикальные трубы, соединяется в один поток в горизонтальном канале. Наряду с этим по достижении чердака воздушные веса ударяются в горизонтальную стенке (кромку короба) и поворачивают к выходному отверстию.

Метод имеет пара недочётов:

1. При мелком внутреннем сечении горизонтального вентиляционного канала в нем появляется участок, где давление воздуха увеличивается, благодаря чего излишки воздушных весов попадают обратно в вентканал, а время от времени и в квартиру верхнего этажа.
2. В случае если выходящее отверстие короба смонтировано через чур низко, может появиться так называемая обратная тяга. В следствии воздушное пространство, поднимающийся с нижних этажей, не выходит на улицу, а попадает в жилые помещения верхнего этажа.

Существует два метода устранения вышеперечисленных неприятностей:

1. Переделка короба на техническом этаже. Нужно расширить размеры горизонтального вентиляционного канала приблизительно в несколько раз, и обустроить в него элементы, рассекающие воздушный поток. Недочёты этого метода – необходимость привлечения и высокая цена экспертов. Но вы имеете возможность быть на 100% уверены, что по окончании модернизации вентиляция в многоэтажном жилом доме будет работать безупречно.
2. Обустройство личного вентиляционного канала, который выводит загрязненный воздушное пространство наружу, минуя неспециализированный короб.

Обратите внимание! При таковой переделки в обязательном порядке позаботьтесь о обычной теплоизоляции воздушных каналов, в противном случае возможно нарушить температурный и влажностный режим технического помещения, что не разрещаеться СНиП.

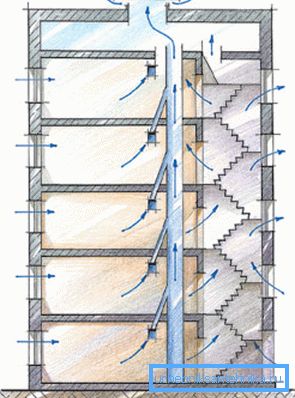

Воздушная камера на чердаке

Такая схема организации воздушных потоков употребляется во всех современных зданиях. В случае если при проектировании были допущены неточности и ошибки, жильцы верхних этажей страдают от того, что в вентиляционном канале не создается необходимая тяга.

Это связано с тем, что воздушное пространство, вместо положенных 2 метров, проходит около 30 см. Вентиляция присутствует, но, не в состоянии прокачать необходимый количество воздуха. Помимо этого, при открытии дверей на чердаке там появляется сквозняк, что еще больше сокращает тягу.

Устранить появившуюся проблему несложно. Нужно только обустроить либо нарастить личные вентиляционные каналы квартиры, расположенной на верхнем этаже, доставив трубу длиной около 140 см. Ее необходимо наклонить в сторону неспециализированной шахты, дабы поднимающийся снизу воздушное пространство создавал дополнительную тягу.

Методы организации перемещения воздуха

Воздушные потоки в вентиляционной системе многоквартирного жилого дома смогут двигаться в задуманном инженерами направлении как самостоятельно (на основании законов физики), так и принудительно (посредством другого оборудования и вентиляторов).

Учитывая это, обрисовываемая инженерная сеть подразделяется на такие виды:

• естественная – приток свежего воздуха осуществляется через форточки и окна, а удаление – через вентиляционный канал (тяга образуется за счет температур и разности давлений);
• механическая – как поступление, так и удаление воздушных весов производится посредством вентиляторов, устанавливаемых на заборные и выводящие отверстия, и вовнутрь вентканала;
• комбинированная — в этом случае вытяжка осуществляется принудительно, а приток естественным методом.

Ремонт вентиляции

Верно спроектированная и сконструированная вытяжная вентиляционная система не требует обслуживания со стороны жильцов дома. Этим должны заниматься эксперты организации, которая отвечает за эксплуатацию строения. Единственное допустимое воздействие – очистка от пыли решетки, закрывающей входящее отверстие.

Иное дело, в случае если воздушное пространство из квартиры удаляется исправно, а неприятные запахи от соседей и конденсат на окнах продолжают вас донимать. Тогда неприятность кроется в недостаточном притоке воздушных весов. Довольно часто с этим сталкиваются жильцы, установившие пластиковые либо алюминиевые оконные блоки, каковые не пропускают воздушное пространство.

Совладать с обстановкой окажет помощь регулярное проветривание, но более приемлемым вариантом есть установка приточных клапанов, каковые монтируются между радиатором и подоконником центрального отопления. В этом случае холодный воздушное пространство, дующий извне, подогревается.

Существует пара разновидностей впускных клапанов:

• механические – оборудованы заслонками, разрешающими вручную регулировать интенсивность входящего потока;
• электронные – имеют особые устройства, каковые открывают и закрывают клапан, опираясь на данные, приобретаемую от температуры и (внешних датчиков влажности).

Обратите внимание! Многие обладатели квартир в ветхих зданиях пробуют бороться с неприятными запахами и влажностью посредством кондиционера. Это ошибочное решение, поскольку подобное климатическое оборудование не имеет возможности заменить полноценной вентиляционной инженерной сети.

Установка принудительной системы проветривания

Данный метод решения проблемы употребляется при, в то время, когда все вышеперечисленные методы не принесли желаемого результата. направляться подчернуть, что самостоятельно выполнить все нужные операции по монтажу нереально, поскольку сечение воздушных каналов и мощность оборудования рассчитывается лично.

Рассмотрим только главные разновидности чаще всего используемых систем:

1. В случае если вам необходимо обеспечить свежим воздухом маленькую по площади однокомнатную квартиру, окажет помощь особое моноблочное устройство, каковые стоит недорого, но превосходно справляется с возложенными на него задачами.
2. При в то время, когда в вытяжном канале тяга достаточна, возможно ограничиться установкой приточных устройств. Мощность оборудования зависит от количества жильцов в квартире, площади помещений и некоторых других факторов.

В наборе с вентилятором, в большинстве случаев, поставляются все нужные элементы:

• решетки;
• калориферы для вентиляции;
• клапаны;
• фильтрующие элементы.

1. Наиболее действенна приточно-вытяжная вентиляция (быть может, с рекуператором тепла). Но ее установка целесообразна лишь в частных зданиях либо громадных по площади муниципальных квартирах.

Совет! Дабы вентиляция работала максимально действенно, целесообразно обустроить приточные и вытяжные отверстия в каждой комнате (а также спальне, кабинете, столовой и т.д.), соединив их воздуховодами с центральным блоком.

Вентиляция канализации

Изюминкой многоквартирных домов есть необходимость установки вентиляции не только для жилых и нежилых помещений, но и для канализационной сети. В другом случае существует опасность появления неприятных запахов и проникновение в квартиру испарений, страшных для здоровья жителей.

В зданиях высотой более чем 9 этажей употребляется пара способов вентилирования системы удаления сточных вод:

1. Прямая вентиляция. В этом случае центральный стояк, куда сливаются все стоки, выводится на технический этаж здания и не герметизируется. Свежий воздушное пространство поставляется через верхнюю часть трубы. Недочёт – при увеличения давления в нижней части системы существует опасность выдавливания водяного затвора.
2. Параллельная вентиляция. Особенности данной конструкции мешают выталкиванию и всасыванию гидрозатворов. Сущность способа пребывает в том, что параллельно центральному канализационному стояку обустраивается дополнительный, вентиляционный. Они соединяются между собой на каждом этаже посредством особых фасонных подробностей.

Вывод

Система вентиляции многоквартирного дома – сложная инженерная сеть, ремонт и конструирование которой требует особых знаний, оборудования и навыков. Неумелое техобслуживание может привести к поломкам, каковые отразятся не только на вашем жилище, но и причинят неудобства соседям.

Более детально об эксплуатации вентиляции в муниципальном многоэтажном доме вы определите из видео в данной статье.

Система вентиляции в многоквартирном жилом доме

Правильная работа системы вентиляции – важная составляющая комфортного проживания в квартире. Вентиляция в многоквартирном доме позволяет организовать правильную циркуляцию воздуха: удаление загрязненного и приток с улицы свежего воздуха в достаточных объемах. Для этого важно не только хорошо понимать как должны функционировать системы вентиляции в доме, но и обеспечить ее надлежащее обслуживание.

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.

Различают три подхода к организации вентиляции в многоэтажных постройках:

• Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.
• Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
• Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.

Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Обратите внимание! В холодное время года тяга выше, чем летом. В жаркую безветренную погоду, напротив, осуществление естественной вентиляции фактически не происходит.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

• Установка глухих оконных рам.
• Монтаж дверных проемов без зазора между полом и дверным полотном.
• Постоянно закрытые межкомнатные двери.
• Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

• От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
• Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
• Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
• Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Обратите внимание! Независимо от способа организации вентиляции наиболее уязвимы к нарушениям в ее работе квартиры на верхних этажах. Здесь минимальное расстояние до выхода вытяжного канала и, следовательно, самая малая тяга. Возможные способы решения – использование принудительной вентиляции или отдельных вентиляционных каналов большей высоты.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п. Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Естественная поквартирная приточно-вытяжная вентиляция

Главное правило естественной вентсистемы – без постоянного притока свежего воздуха не будет работать и вытяжка. Более того, важно, чтобы приток воздуха шел в достаточном объеме. Так, через узенькую щель в окне в комнату не сможет попасть достаточно воздуха для эффективного проветривания. Чтобы шел нормальный процесс воздухообмена, окно необходимо держать приоткрытым, либо использовать дополнительные элементы конструкции:

• Проветриватель. Встраивается в стеклопакет и обеспечивает достаточный приток воздуха даже с закрытыми рамами.
• Бризер. Более эффективное устройство. Имеет ряд дополнительных функций: очистку от аллергенов, пыли и иных вредных примесей, подогрев воздуха до нужной температуры.

Обратите внимание! Важно помнить, что для создания достаточной тяги расстояние от вентиляционного отверстия до выхода шахты должно составлять не меньше 2 м.

Вентиляция подвала и цокольного этажа

Вентиляция нужна не только в квартирах, но и в подвальных помещениях, где часто располагаются всевозможные коммунальные приборы, складские помещения, спортзалы и т.п. Цокольный этаж по сути представляет собой фундамент дома, поэтому влажность воздуха здесь во многом зависит от типа грунта.

Вентиляция подвала многоэтажки чаще организуется посредством специальных отверстий в стенах – продухов. Они располагаются чуть выше уровня земли, а их количество и диаметр непосредственно зависят от площади подвального помещения.
