Как сделать систему вентиляции в теплице из поликарбоната

Делаем вентиляцию в теплице: особенности устройства

Для роста и развития растений в теплице должна быть благоприятная для них температура и влажность. Обеспечить такие условия можно организовав вентиляцию в теплице. В простых теплицах, обычно, с этой целью днем открывают дверь. В больших устанавливается система принудительной вентиляции.

Как организовать вентиляцию в теплице — читайте в нашей статье

Особенности

• Вентсистема в теплице осуществляет смену горячего отработанного воздуха на свежий прохладный.
• Вентиляция поддерживает нормальный для растений уровень влажности в воздухе.
• Организуется равномерная циркуляция воздуха в теплице.
• Улучшается состав воздуха.

Виды систем вентиляции в теплицах

По принципу управления вентиляция в теплице может быть:

• механической (закрытие и открытие двери и форточек вручную);
• автоматической.

Есть несколько разновидностей автоматической вентсистемы:

• Электрическая. Стоит недорого. Включает в себя термореле и электровентилятор. Устройство срабатывает, когда в теплице температура повышается выше заданной.

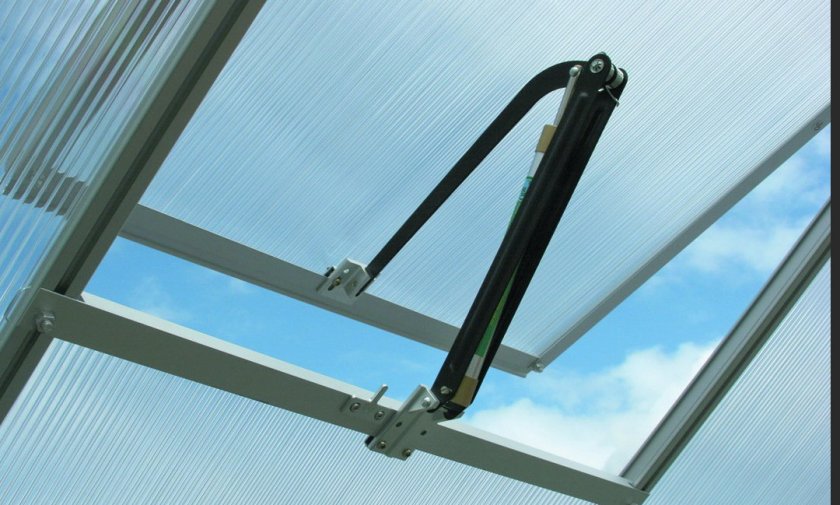

• Гидравлическая. Служит долго, надежна. В основе конструкции системы рычаги, соединенные фрамугой. Роль термореле играет резервуар с жидкостью. Нагреваясь, жидкость расширяется, остывая, уменьшается в объеме. Сосуд внутри теплицы — термометр, емкость снаружи — компенсатор. Их соединяют гидравлические шланги.
• Биметаллическая. Основана на разнице коэффициентов расширения двух металлов. Нагреваясь, одна пластинка изгибается и открывает форточку. Форточка закрывается, когда пластина остывает.
• Форточка, работающая в автоматическом режиме.

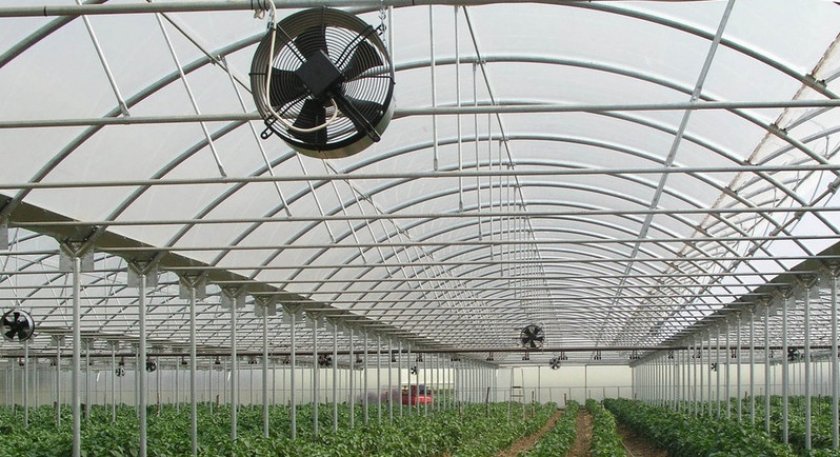

Мощная автоматическая система вентиляции в теплице промышленного типа

Теплицы из поликарбоната

В готовых теплицах из поликарбоната, обычно, уже есть форточки. Их открытие и закрытие можно автоматизировать, тогда теплица будет проветриваться в определенное время без участия хозяина.

В зимней теплице

Зимой продолжительность проветривания теплицы должна быть небольшой (5 минут). Для этого устанавливают вентилятор, предотвращающий застаивание воздуха. Устройство распространяет холодный воздух по всей теплице, и морозный воздух не причиняет вреда растениям. Лучше сделать 2 вентилятора: один на крыше, другой в стене.

Внешний вид зимней теплицы и её вентиляционно-отопительной системы

Задумались об организации вентиляции в погребе гаража? Читайте нашу статью.

В небольших теплицах

В небольшой теплице достаточно организовать вентсистему естественного типа с ручным или автоматическим управлением (гидравлическую или биметаллическую).

Принудительная

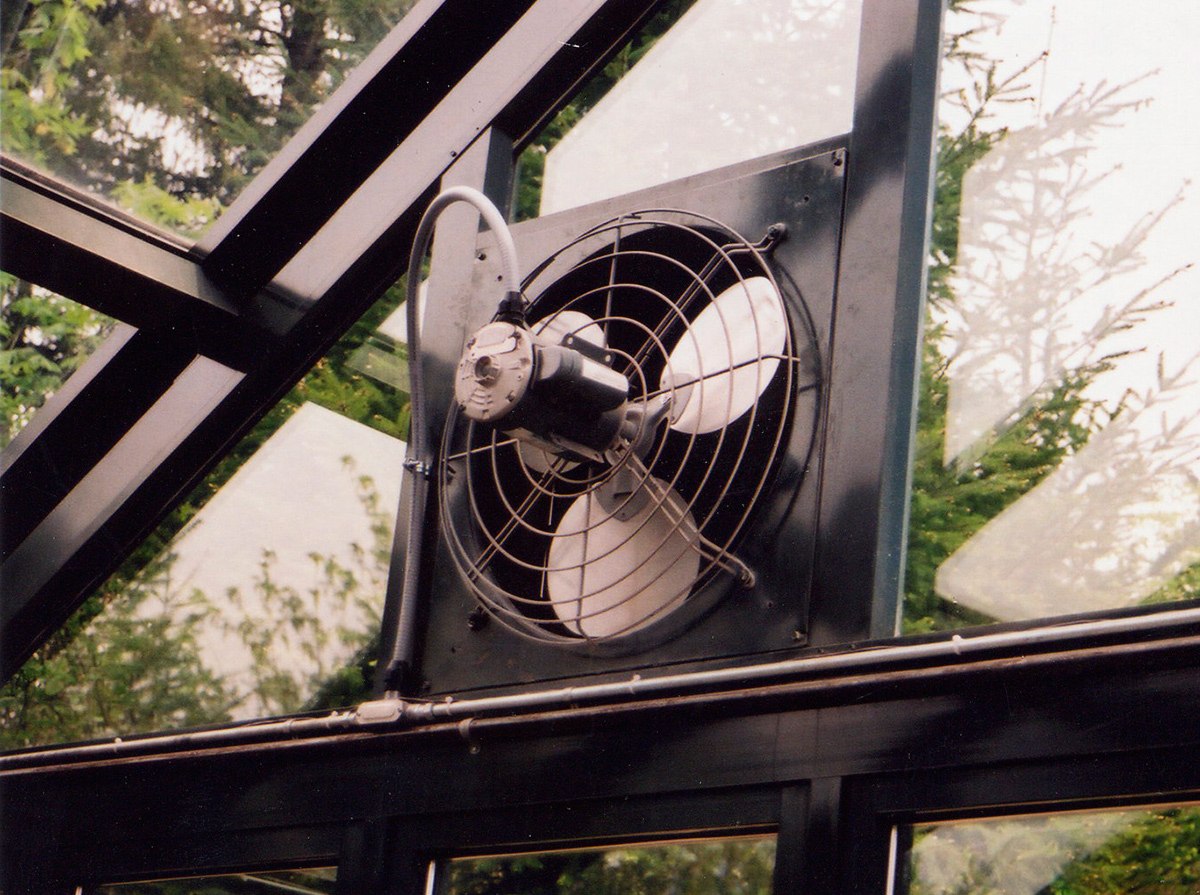

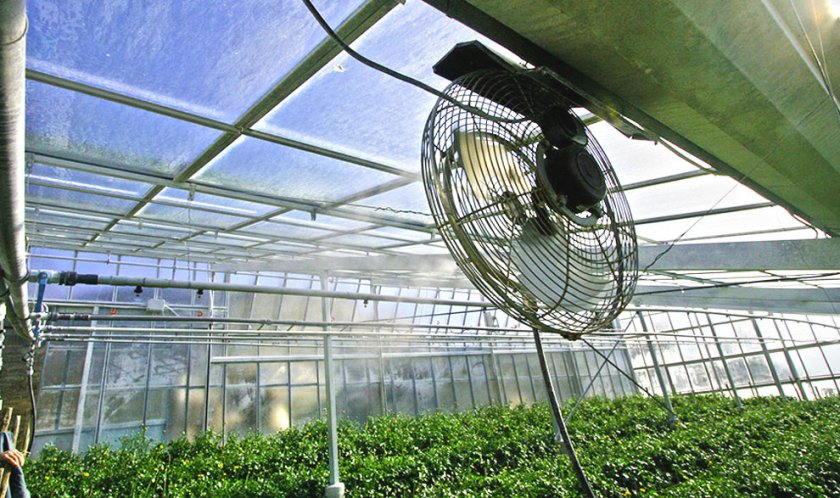

Для принудительного вентилирования теплицы используется вентилятор. Он должен быть приспособлен к условиям повышенной влажности, а его работа, в идеале, автоматизирована. Значит, в систему, помимо вентилятора, нужно включить терморегулятор. Терморегулятор должен быть влагостойким.

Принудительные системы вентиляции часто используются в подвалах и погребах частных домов.

Приточная с подогревом воздуха

Приточная вентиляция необходима для втягивания в помещение свежего воздуха. Она фильтрует уличный воздух и прогревает его калорифером (водяным или электрическим) до оптимальной для растений температуры (18 — 20 градусов Цельсия). Подробнее о данной системе вентиляции здесь.

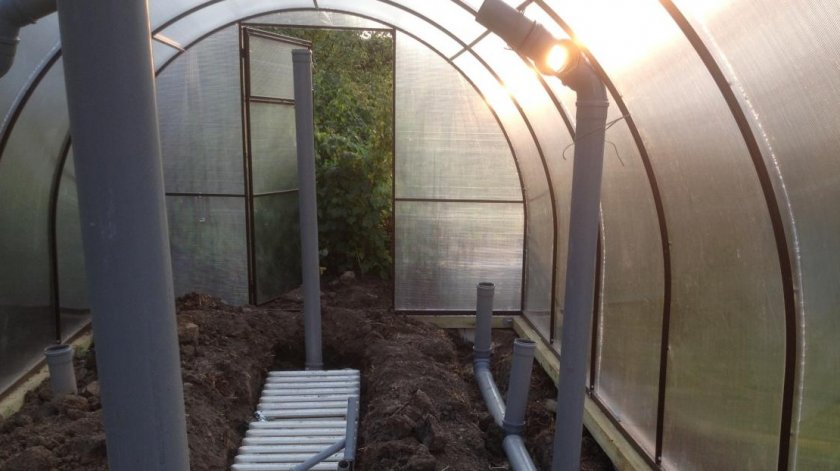

Примитивный, но действующий способ подогрева воздуха в теплице с приточным типом вентиляции

Вентиляция промышленной теплицы

В промышленных теплицах воздух обновляется через крышу и ограждения сверху. 25 процентов — площадь проемов. Открывание происходит в запрограммированном режиме или после нажатия кнопки. Форточки открываются одновременно. В движение их приводит двигатель-редуктор.

Форточки вентиляционной системы промышленной теплицы

Для огурцов

Там, где сильный сквозняк, огурцы растут плохо. Он сушит почву и выдувает из теплицы углекислый газ. Без достаточного количества углекислого газа слабо развиваются женские цветы. С другой стороны, небольшой сквозняк нужен, т. к. он способствует опылению цветов. Эти моменты следует учитывать, организуя вентиляцию в теплице, где выращиваются огурцы.

Митлайдера

В теплице Митлайдера крыша имеет неодинаковые скаты: разница между ними — 45 сантиметров. Проветривание помещения происходит через продольный проем, образующийся из-за разных скатов.

Самодельная вентиляция для теплиц

В банку (объем 3 литра) наливается литр воды. Банка закатывается крышкой, в которую вставляется 5-миллиметровая в диаметре медная трубка. Соединение нужно пропаять, сделав герметичным. Расстояние от дна банки до трубки должно быть около 5 мм. Продолжаем трубку шлангом из ПВХ или резины. Шланг соединяется с литровой банкой, закрытой крышкой из полиэтилена. Форточка закрепляется в раме на оси (вращающейся).

Пример самодельной вентиляции в теплице

Вверху к ней подвешиваем литровую банку, внизу — брусок в качестве противовеса. 3-литровая банка должна быть под тепличным потолком. Створка открывается, когда вода в большой банке становится теплее, и закрывается, когда температура воды понижается. Жидкость в системе необходимо периодически пополнять. Обзор видов обратных клапанов — в нашей статье.

Из бутылок

Для создания такой вентсистемы потребуются следующие элементы:

• прозрачная трубка от капельницы;
• 6-литровая пластиковая бутылка с крышкой;
• 1,5-литровая пластиковая бутылка с крышкой;
• вода.

Один из способов организации автоматической вентиляционной системы теплицы из поликарбоната

Как сделать такую вентиляцию в теплице:

• В крышках бутылок устанавливаются штуцеры. На них насаживается трубка от капельницы.
• В 6-литровую бутылку наливаем 1 литр воды, крышку закручиваем.
• В 1,5-литровой бутылке прорезаем небольшое отверстие для циркуляции воздуха.
• Бутылки подвешивают крышками вниз: одна в месте измерения температуры, другая на раме.

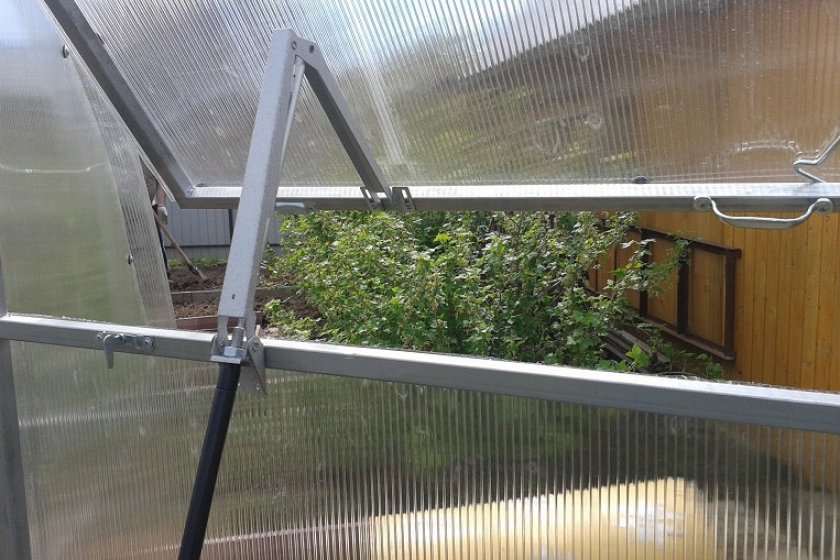

Система автоматической вентиляции теплиц

Автоматизированное открытие и закрытие вентотверстий удобно, когда нет возможности каждый день проветривать теплицу вручную.

Устройство и расчет

В больших теплицах, где выращивают овощи, проемы для естественного циркулирования воздуха должны составлять не менее 10% площади ограждения парника в северных районах, не менее 20% в центральных и южных районах

Как сделать

Заводские теплицы из поликарбоната, как правило, уже оборудованы форточками и дверцами. Усилить воздухообмен в теплице можно при помощи домашнего вентилятора, но лучше купить и установить специально разработанный для вентилирования влажных помещений прибор.

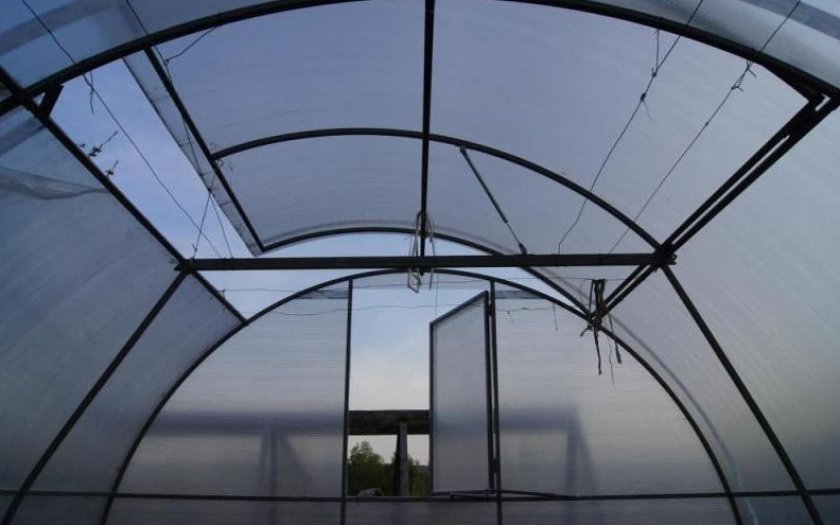

На фото: использование форточек в качестве системы вентиляции теплицы

Форточки

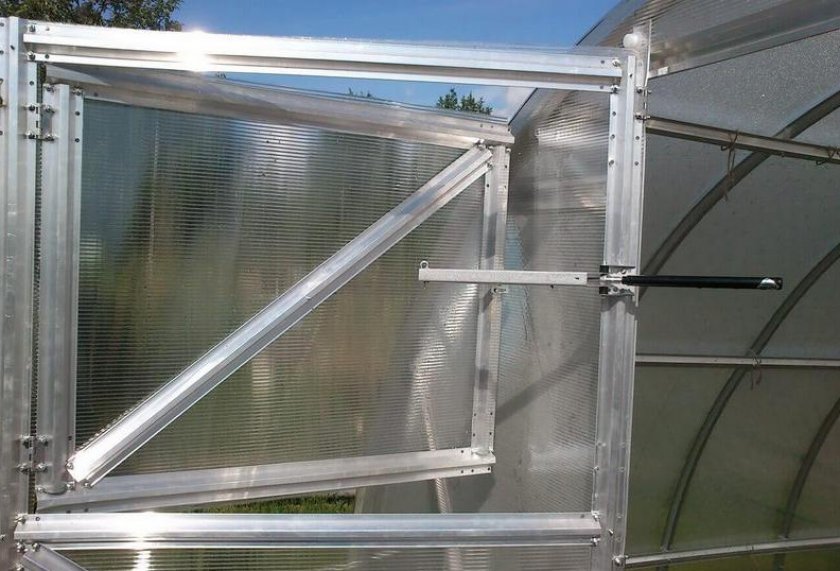

Форточки из поликарбоната с каркасом из оцинковки продаются также отдельно, например, в интернет-магазинах.

Стоимость системы автоматической вентиляции теплицы

Если в хозяйстве есть 2 пластиковые бутылки или 2 стеклянные банки, систему автоматического проветривания теплицы можно сделать бесплатно. Готовая система стоит 350 -2400 рублей (стоимость зависит от компонентов и принципа работы).

Где купить автоматическую систему вентиляции теплицы?

В Москве:

• «Новогиреево», адрес: Федеративный проспект, д. 46, корп. 1, тел.: 7-(495)-374-51-51.
• «Манблан», адрес: Московская область, г. Видное, Белокаменное шоссе, д.10/2, тел.: +7 499 755 92 68.
• «Glass House», адрес: 1-й Рижский п., д. 8, тел.: + 7 (495) 979-29-69.

В Санкт-Петербурге:

• «Тринидад», адрес: Лиговский пр., 178, Санкт-Петербург, тел.: 8 (812) 973-44-64.
• «Пионерская», пункт самовывоза, адрес: Коломяжский пр., д. 20, тел.: +7(812)-313-08-42 и +7(981)-890-75-59.
• «Военстройторг», адрес: ул. Самойловой, д.7, тел.: (812) 927-61-50, 8-911-289-89-25, 8-911-224-22-66.
• «Лучший Сад», адрес: Заневский пост ½, тел.: 8 (812) 716-12-12.

Видео

Отвечая на вопрос, как правильно сделать вентиляцию в теплице, надо учесть ее размеры, какие растения будут в ней выращиваться и, соответственно, какие условия для них нужны, погодные особенности региона и возможность каждодневного проветривания теплицы вручную (если таковой нет, необходимо автоматизировать проветривание).

Как сделать систему вентиляции в теплице из поликарбоната

Правильное обустройство теплицы служит гарантом получения хороших урожаев. Рассмотрим, зачем нужна вентиляция в поликарбонатных теплицах, какие типы бывают и как сделать её своими руками.

Причины обязательного обустройства вентиляции в теплицах

Хорошо сделанная вентиляция помогает созданию оптимального микроклимата внутри тепличных построек.

Она выполняет такие функции:

1. Выводит излишек тепла. Подогрев лучами жаркого солнца летом или отопительными приборами в холодный период небольших изолированных пространств может привести к перегреву, фатальному для выращиваемых культур. Налаженное проветривание убирает такие риски и уменьшает резкие перепады между дневной и ночной температурой.
2. Устраняет излишнюю влагу. В теплицах испарение происходит не так, как на открытых грядках, и нередко наблюдается повышенная влажность. Доступ более сухих воздушных масс с улицы позволяет снизить парниковый эффект.
3. Поставляет свежий воздух. Застой воздушных масс на фоне тепла и повышенной влажности способствует появлению болезнетворных бактерий и некоторых вредителей культур (тля, слизни, мокрицы). Ко всему прочему растениям, как и любым живым клеткам, нужно поступление свежего воздуха для нормальной жизнедеятельности.

Типы систем вентилирования в теплицах

В целом системы вентилирования подразделяются на несколько типов. Рассмотрим их особенности, преимущества и недостатки.

Ручная вентиляция

Этот вариант основывается на естественной вентиляции через проёмы (окна, двери, фрамуги). Это возможно только при постоянном проживании владельцев теплиц рядом с ними, поскольку окна надо своевременно открывать. Для построек, расположенных на дачных участках, которые посещаются далеко не каждый день, такой способ проветривания неприемлем.

При определении количества проёмов надо соблюдать кратность. Количество проёмов друг напротив друга в тепличных сооружениях обязано быть парным, так как приток воздуха должен равняться оттоку. Чем меньше по размеру проёмы, тем большее количество их делают.

Проёмы для отвода тёплого воздуха делают повыше (в крыше), а приток свежих и более прохладных воздушных масс идёт с нижних отверстий (у земли). За счёт такой разницы температур происходит естественное движение воздуха.

Количеством фрамуг и форточек можно регулировать интенсивность проветривания, исходя из уличных и тепличных условий. Для точного определения температуры и влажности в постройке там устанавливают термометр и гигроскоп, и контролируют условия, доводя проветриванием до оптимальных.

• Преимущества у ручной системы следующие:
• простота конструкции;
• независимость от наличия электроэнергии;
• экономия денежных средств.

• Недостатки такие:
• затраты времени — необходимо присутствовать для контроля;
• затраты труда — надо постоянно вручную открывать и закрывать проёмы.

Принудительный воздухообмен

Принудительное вентилирование осуществляется при помощи осевых вентиляторов, работающих от электричества. Оно наиболее оптимально для промышленных теплиц. В просторных сооружениях обычно устанавливается вытяжная вентиляция, при которой используются устройства с низкой скоростью, перемещающие большие массы воздуха, — это позволяет избегать сквозняка и перегрева.

Особенно это актуально для плёночных теплиц большого размера. В качестве такого разгонного вентилятора, сохраняющего микроклимат на больших площадях, используются мощные осевые устройства. Они имеют низкий уровень шума, могут иметь термореле.

• Преимуществами принудительного обмена воздухом являются следующие:
• быстрая и равномерная поставка свежего воздуха;
• большой выбор разных вентиляторов, при помощи которых можно менять режимы проветривания и подбирать оптимальный;
• экономия труда и времени — не надо вручную открывать и закрывать проёмы;
• такую систему можно полностью автоматизировать при монтаже термодатчиков с реле и исключить обязательное присутствие человека;
• относительно недорогая цена.

• К недостаткам относят:
• необходимость наличия источника электричества;
• требуется потратиться на закупку оборудования;
• непростой монтаж.

Гидравлическая система

Система рычагов соединяет гидравлическую систему и фрамугу. Один гидравлический привод, представляющий собой систему сообщающихся сосудов, находится на улице, а другой — внутри теплицы.

Если температура в защищённом укрытии для растений достигает определённой температуры, то нагретая жидкость расширяется по шлангам и выдвигает рычаг, открывающий проём. Второй привод, находящийся на улице, срабатывает при понижении температуры (сжимается) и делает движение для закрытия окна.

• К преимуществам гидравлической системы вентиляции относят:
• независимость от наличия источника электроэнергии;
• отпадает необходимость в присутствии человека;
• долговечность и надёжность.

Недостаток у этой системы всего один — медленное срабатывание. При резком падении температуры гидравлика реагирует далеко не сразу, и тепличные растения могут пострадать. Поэтому для зимних тепличных построек такие системы не ставят.

Биметаллическая конструкция

В этих системах применяют два типа металла, обычно – сталь и латунь. Нагреваясь, металлическая пластина выгибается и открывает форточку для проветривания. При охлаждении металл сжимается, и происходит обратный процесс — форточка закрывается.

• Преимуществами биметаллической конструкции для вентилирования являются следующие:
• небольшая стоимость;
• нет нужды в электричестве;
• прочность и долговечность;
• лёгкий монтаж.

• К недостаткам относят такие:
• система работает только на небольших фрамугах;
• сложно сделать конструкцию, реагирующую на нужную температуру;
• не приемлемы в зимних теплицах;
• срабатывает не сразу.

Такие конструкции подойдут для вентилирования небольших поликарбонатных теплиц с форточной вентиляцией.

Как сделать своими руками систему проветривания теплиц

Принудительную систему можно смонтировать самостоятельно. Самое главное при этом — правильно выбрать и установить вентиляторы.

Выбор вентилятора

Важной составляющей системы вентилирования в помещении теплицы является вентилятор. Вентилятор определённой мощности выбирают в зависимости от размеров теплицы.

При приобретении устройства для проветривания тепличных строений надо заострить внимание на следующих моментах:

1. Скорость воздушных потоков требуется не выше 1,9 м в 1 секунду.
2. Норма кратности аэрации находится в пределах от 50 до 60 раз за 60 минут.
3. Можно учесть при планировании покупки следующее соотношение — на 40 м³ вентилятор должен быть производительностью 2000 м³ в 60 минут. Приобретайте устройства с некоторым запасом по мощности.
4. В небольших теплицах удобно использовать приборы для вентилирования, которые применяют в сортирах. Их изготовляют с защитой от влаги.
5. Для удобства использования нужно, чтобы устройство для вентилирования помещения имело регулятор скорости, который позволял бы устанавливать мощность в зависимости от температуры и уровня влаги воздуха внутри строения.
6. Для больших тепличных комплексов надо покупать специальные вентиляторы. Для рециркуляции воздуха внутри таких строений существуют даже устройства с распылением, повышающие влажность, что актуально при работающей системе отопления.

Видео: Все секреты и тонкости вентиляции в теплице

Определить мощность вентилятора можно расчётным путём. При этом следует учесть, что интенсивность проветривания связана напрямую с сезонностью и погодными условиями. В летний период воздух в тепличном строении должен меняться в полном объёме в течение 60 секунд. В холодный период вполне хватает для вентиляции 25–30% свежего воздуха, чтобы посадки не замёрзли.

Обычно для расчётов берут следующую формулу: А = V × С × К, где:

• А — производительность устройства (м³/ч);
• V — объём помещения (м³);
• С — кратность воздухообмена (в 1 ч), как правило, 1 смена в 60 сек, 60 в 1 ч;
• К — коэффициент потерь.

При наличии фильтра К =1,25, то есть потери равны 25%.

Для примера можно рассмотреть расчёт мощности вентилятора для теплицы параметрами 1,5×2,4×2,5 =9 м³. А=9×60×1,25=675 м³/ч. Такое значение соответствует производительности агрегата. Рекомендуют брать устройства с запасом по мощности на 20–25% больше.

Правила монтажа

Для установки несложной автоматической системы вентилирования необходимы такие материалы и приспособления:

• цифровой термостат;
• блок питания;
• вентилятор нужной мощности;
• болты и клейкая лента для крепления.

Датчик настраивают на необходимую температуру, при достижении которой включится устройство. Термостат настраивают на диапазон температур включения и отключения вентилятора.

Чтобы вентилирование тепличной конструкции осуществлялось эффективно, надо придерживаться следующих правил при монтаже:

1. Вентилятор устраиваем правильно — на самом высоком месте конструкции, куда поднимается нагретый воздух. Обычно это место на крыше или боковая стена. В достаточно больших по размерам помещениях тепличного типа устройства для вентилирования воздуха крепят с двух сторон торцевой части конструкции. В дачных теплицах их устанавливают сверху двери.
2. В больших конструкциях устройства для вентиляции размещают внутри помещения.
3. Предпочтительно брать устройства с жалюзи для защиты от внешней среды и чтобы закрывать проёмы, когда оборудование не работает.
4. В конструкции при установке вентилятора обязательно должен быть проём для нормального вентилирования воздушных потоков. Обычно для этого делают форточку противоположно вентилятору. В летних вариантах теплицы достаточно небольшого проёма, который завешивают влажным куском ткани.
5. При установке автоматического включения и отключения приборов к системе вентиляции подключают терморегуляторы и датчики влажности. Прибор должен включаться при достижении температуры воздуха +28. +30°С, а отключаться при +22°С. Эти датчики устанавливаются в разных концах строения.

Возможные ошибки в изготовлении теплиц

Новичкам следует учесть следующие возможные ошибки при установке системы вентиляции своими руками в теплице:

1. Сквозняки. Нужно обеспечить проветривание теплицы так, чтобы исключить сквозняки. Многие растительные культуры (перец, огурцы) их плохо переносят. По этой причине проветривание теплицы при помощи открытия дверей с разных концов — не самая лучшая идея.
2. Низкое расположение окон. Воздух при нагреве поднимается вверх, поэтому если окна для вентиляции расположить низко, то результативность такого проветривания резко снижается.
3. Не стоит вешать в теплице ртутные термометры. Из-за случайного повреждения ртуть может попасть на почву. В этом случае придётся делать полную замену грунта.
4. Создание перепадов температурного режима. Не стоит при обнаружении перегрева воздуха в теплице сразу открывать все окна и двери, особенно если на улице отнюдь не жарко. Температура может упасть в течение несколько минут. Такие резкие колебания негативно отразятся на растениях. Снижение температуры должно быть постепенным. Обычно окна для вентиляции открывают, когда температура воздуха доходит до отметки выше +27°С.

Для устройства вентиляции поликарбонатной теплицы можно использовать электрические вентиляторы, гидравлическую или биметаллическую систему. Наиболее удобной и всесезонной считается принудительная вентиляция, которую можно смонтировать своими руками, но для этого важно правильно выбрать вентилятор.

Как организовать вентиляцию в теплице из поликарбоната?

Поликарбонат – материал, используемый в строительстве, автостроении, благоустройстве территорий, медицине, пищевой промышленности и т.д. Также набирает обороты возведение поликарбонатных тепличных сооружений на металлокаркасе. Они отличаются преимуществами, которые рассмотрим ниже. Вентиляция в теплице из поликарбоната – еще один вопрос, подлежащий обязательному рассмотрению.

Особенности материала

Поликарбонат представляет собой бесцветное полимерное вещество, обладающее параметрами:

• Легкий (значительно легче металла, стекла, древесины, которых он успешно заменяет).
• Прочный (в отличие от хрупкого стекла, например, выдерживает большие нагрузки чем пленка, стекло).
• Прозрачный (пропускает солнечный свет, равномерно рассеивая в пространстве).
• Термоустойчивый (рабочий диапазон температур – от -50⁰ С до +100⁰ С).
• Пластичный (возможно возвести строение любой сложности, разнообразной формы).

Теплицы из поликарбоната

Преимущества поликарбонатного пластика позволяют возводить из него тепличные сооружения, отличающиеся высоким показателем теплосбережения, экономии энергоресурсов. Характеристики поликарбонатной теплицы:

• Легкость материала позволяет быстро возводить теплицу. Это можно сделать даже самостоятельно, своими руками. При этом нет необходимости делать усиленный каркас. Достаточно правильно его спроектировать, чтобы тепличная постройка могла выдержать большой слой снега, наледи.
• Поликарбонат прочнее полиэтиленовой пленки, хрупкого стекла, которые нуждаются в периодической замене.
• Прозрачность позволяет снабжать растения необходимым количеством света для нормального роста, вегетации.
• При этом материал оснащен защитной пленкой от ультрафиолетового, инфракрасного излучения, оберегающей тепличные растения.
• Ячеистая структура позволяет эффективно сохранять тепло внутри сооружения. Толщина покрытия может быть от 4 до 32 мм. Чем больше эта величина, тем энергоэффективнее строение, ниже затраты на прогрев воздуха.
• Стыки поликарбонатных листов соединяются специальными креплениями, торцы закрываются оконечниками. Внутрь сот не попадает пыль, мелкие насекомые, влага и т.д., материал остается всегда чистым, светопроницаемым.
• Благодаря широкому диапазону рабочих температур пластик выдерживает большие термонагрузки без изменения качеств, свойств.

Естественное проветривание

Как любое другое парниковое строение, поликарбонатная теплица нуждается в правильно организованной вентиляции внутреннего пространства. Постоянное испарение влаги почвой, периодический полив растений способствуют большому скоплению конденсата на стенах строения.

Избыточная влажность в сочетании с высокой температурой воздуха губительна для многих культур, вызывая их заболевания. Нормализовать завышенные показатели сможет обустройство вентиляции.

Простой, малозатратный способ – естественное проветривание. Организовывается при помощи открытых дверей, окон, форточек, через которые поступает свежий воздух, вытесняя влажный и горячий. Естественный воздухообмен происходит за счет разницы в давлении воздушных потоков.

Такой способ устраивает многих владельцев теплиц, часто его бывает достаточно для нормализации микроклимата в сооружении. Недостатком считается постоянный контроль человека за температурой, влажностью, регулируемые степенью, частотой открытия или закрытия оконных, дверных проемов. Особенно, когда нет времени, возможности осуществлять такой плотный контроль.

Как разместить форточки

Для оснащения поликарбонатной теплицы качественной естественной вентиляцией необходимо правильно разместить оконные проемы. Во многом через них будет происходить проветривание, поэтому при самостоятельном сооружении рекомендуется придерживаться основных правил размещения форточек:

• Количество форточек зависит от их размеров, параметров теплицы. Чем меньше проемы, тем чаще они располагаются.
• Размещенные вверху сооружения, форточки будут хорошо вытягивать влажный прогретый воздух, создавая разреженное давление внутри. Это в свою очередь поспособствует лучшему притоку свежего воздухопотока.
• Приточные проемы лучше всего располагать внутри боковых стен строения, на уровне чуть выше грядок, стеллажей. Так растения будут хорошо проветриваться, воздухообмен происходить эффективно.

• Удачным вариантом расположения считается разноуровневое оснащение теплицы оконными проемами для максимально полной смены воздушных масс.
• Форточки могут располагаться в торцевых стенах. Как правило, в одном из торцов строения расположен дверной проем. Когда погодные условия не позволяют открыть боковые форточки (например, сильный ветер), проветривание осуществляется через торцевые. Это позволит проветрить теплицу и избежать сильных сквозняков.

Принудительная вентиляция

Поможет улучшить воздухообмен внутри тепличной постройки, которая оборудуется механическими устройствами притока, отведения воздухопотоков.

Используются вентиляторы, устанавливаемые в проемы внутри торцевых стен, скатах кровли. Вытяжной вентилятор следует устанавливать как можно выше, чтобы возможно было вывести прогретый, влажный воздух. Его мощность рассчитывается исходя из общего тепличного объема. Для этого площадь строения умножается на 20. Получается необходимая кратность воздухообмена за 1 час.

Учитывая, что поликарбонатное строение обладает быстрым накоплением тепла (иногда температура доходит до +50⁰ С), вентиляторы необходимо приобретать со средним уровнем производительности и выше.

Приточные механизмы устанавливаются в нижнем ярусе. При этом необходимо учитывать, что прохладный поток не должен напрямую попадать на тепличные растения.

Вентиляторные механизмы необходимо включать, когда уровень температуры, влажности повышается. Для этого устанавливаются спиртовой термометр и гигрометр, сверяясь с которыми возможно контролировать этот процесс.

Кроме того, вентиляторы рекомендуется устанавливать внутри больших сооружений для рециркуляции воздушного потока, способствующей качественному опылению растительных культур.

Автоматическая вентиляция

Автоматическая система проветривания позволяет еще более упростить уход за тепличными растениями. Бывает автоматика:

• Гидравлическая. Базируется на способности жидкостей расширяться при нагревании. Гидравлическая поршневая система устанавливается на оконные проем. При повышении температуры воздуха жидкость внутри (масло, например) начинает расширяться, воздействуя на поршневой механизм, форточка постепенно открывается для вентилирования. При снижении температуры жидкое вещество возвращается в исходный объем, окно закрывается. Гидравлическая система надежна, пользуется спросом.
  Гидравлическое проветривание можно сделать самостоятельно при помощи сообщающихся сосудов с водой. Схема проста в исполнении, не потребует дополнительных финансовых затрат.

• Биметаллическая. Система использует разность показателей расширения металлов. Механизм можно приобрести, либо выполнить своими руками.
  Представляет собой две металлические пластины с разным коэффициентом расширения при нагревании, соединенные вместе. При повышении температуры одна из пластин нагревается быстрее, расширяется. Установленный в форточном проеме, механизм за счет расширения металлического элемента подталкивает форточку к открытию. При остывании, пластина возвращается к первоначальному положению.
  Биметаллический механизм эффективно действует в условиях сильного прогревания воздуха, а также при наличии легких форточных конструкций. По этим позициям подходит для поликарбонатной теплицы больше, чем для других подобных сооружений.

• Электрическая. Внутри заранее определенных проемов устанавливаются вентиляторы, оснащаются датчиками температуры, влажности. При превышении заданных показателей допустимой нормы, механизмы автоматически включаются в работу, производя принудительную циркуляцию воздушных потоков. Система позволяет проветривать теплицу без открытия форточек, что особенно хорошо при холодной, ветреной погоде.
  Недостатком считается постоянная зависимость от электричества, при отключении которого электрооборудование также перестает функционировать.

Зная особенности, конструктивные характеристики, как правильно сделать вентиляцию в теплице из поликарбоната, вполне возможно возвести самостоятельно тепличное сооружение. Важно не только качественно сконструировать основание, но еще и наладить эффективную систему рассадки, полива, проветривания внутри для нормализации, баланса микроклиматических показателей.

Друзья! Еще интересные материалы:

Ой! Пока нет материалов(((. Полистайте сайт еще!

Как сделать вентиляцию в теплице из поликарбоната

Полноценная вентиляция теплиц позволяет формировать комфортный микроклимат, ускорить созревание овощей и фруктов. Полноценная вентиляция в теплице из поликарбоната позволяет быстро удалять обработанный растениями воздух, не позволяет накапливаться в грунте избыточной влажности.

Разновидности вентиляции

При неправильном уходе за плодоносящим растением, оно не будет плодоносить, гибнет. В настоящее время существует две разновидности вентиляции искусственных сооружений:

• автоматические;
• ручные (механические)

Автоматическую вентиляцию можно сделать:

• биметаллической;
• электрической;
• гидравлической

Ручной вариант вентиляции (проветривания) предполагает наличие разного числа форточек, дверей, прост и доступен.

Преимущества такой вентиляции воздуха для самодельных теплиц:

1. Отсутствие затрат на специальные приборы.
2. Экономия электрической энергии.

Недостатком ручной вентиляции является обязательное присутствие владельца теплицы.

Те, кто не имеет возможности постоянно ухаживать за растениями, стараются использовать автоматическую вентиляции теплицы, сделанную своими руками. Совет! Необязательно искать специалиста для создания вентиляции, вполне можно справиться с подобной задачей своими силами, воспользовавшись готовым алгоритмом действий.

Среди преимуществ автоматического режима вентиляции отметим шанс создавать для определенных растений необходимый климатический режим.

Рассмотрим подробно алгоритм создания автоматической вентиляции сооружения.

Электрическое проветривание

Это наиболее бюджетный вариант вентиляции. Если вы решили сделать подобную вентиляцию в теплице своими руками, вам потребуется электрический вентилятор и термореле. Именно термореле станет главным элементом схемы. Оно позволяет дачнику налаживать функцию установки вентиляционной системы на заданный температурный режим, подавать вентилятору сигнал о необходимости начала работы. Сразу после получения сигнала вентилятор начинает функционировать, происходит охлаждение воздуха внутри теплицы. Каковы основные преимущества подобной охлаждающей системы?

1. Бюджетность, доступность устройства. Подобная вентиляция в теплице из поликарбоната вполне может быть сделана своими руками.
2. Установка желаемого числа вентиляторов и реле по всей длине теплицы.
3. Правильный монтаж такой вентиляции теплицы своими руками дает возможность выполнять регулировку плотности воздушного потока. В случае существенного перегрева либо резкого охлаждения воздуха можно менять режим работы вентилятора. Вытяжной вентилятор при создании незначительного разряжения наружу выводит горячий воздух, вместо него в теплицу попадает свежий воздушный поток.
4. Термореле считают надежными устройствами, которые дают четкие показания. Современные модели термореле предполагают установку параметров, позволяющих им отключаться и включаться в определенное время.

Способы проветривания в теплицах

Минусом системы является сложность подачи бесперебойного питания в случае отключения электрического тока, необходимость применения дорогостоящего дополнительного оборудования. Актуально это в летную жаркую пору. При отключении вентиляционной системы на 2-3 часа возрастает риск гибели растений.

Гидравлическое проветривание

Именно этот метод можно считать гениальным изобретением современности. Наиболее долговечной и надежной системой считают гидравлический вариант проветривания теплиц. Подобная система включает в себя следующие элементы: рычаги, соединенные между собой фрамугой.

Суть обустройства и функционирования такой схемы:

1. Заливают в определенную емкость жидкость. В процессе ее нагревания происходит постепенное расширение, при охлаждении – частичное сжатие.
2. По мере увеличения объема жидкости (при нагревании) происходит открытие форточки. При уменьшении объема воды, проветривание прекращается. В качестве термометра выступает сосуд, который установлен внутри теплицы. Компенсатором служит емкость, закрепленная вне тепличного сооружения. Для того чтобы емкости стали сообщающимися сосудами, используют гидравлические шланги (ими соединяют наружную и внутреннюю емкости между собой). При повышении давления в какой-либо емкости, происходит мгновенная реакция – нормализация показателя, приводящая к движению вверх фрамуги.
3. Фрамуга никогда не достигнет максимального положения, поэтому проветривание проводится плавно, неторопливо.

Недостатки гидравлического проветривания

1. Данный процесс является инерциальным, то есть, в случае существенного понижения температуры наружного воздуха, закрывание выполняется очень медленно. Для чувствительных к холоду растений этого оказывается достаточно для полной их гибели.

2. В такой системе не предполагается форточек, что неудобно при выращивании многих садовых культур.

Преимущества гидравлического проветривания

1. Простота монтажа.
2. Надежность системы, ее долговечность.
3. Недорогое обслуживание, нет необходимости постоянно контролировать процесс.

Биометрическое проветривание

Данный способ обустройства автоматической вентиляции предполагает увеличение материала в случае повышения температуры.

Для основы используют два металла, имеющие разный коэффициент расширения, различные качественные характеристики. Функционирование происходит следующим образом: во время сильного нагревания происходит прогиб одной пластины, в результате чего выталкивается форточка. При понижении температуры, происходит постепенное остывание пластины, при этом закрывается форточка.

Положительные черты подобного способа вентиляции

1. Простота монтажа.
2. Длительный эксплуатационный период.
3. Минимальная стоимость системы.

Минусы системы

Если металл прогреется недостаточно, пластине не удастся открыть форточку, проветривание будет невозможно. Есть такие растения, которые погибают при перегреве, для них такая система проветривания не подходит.

Виды форточек

Поликарбонатная теплица прекрасно рассеивает солнечные лучи, не допускает перегревания в постройке воздуха, имеет длительный эксплуатационный период, прекрасные эксплуатационные характеристики.

1. Форточку для осуществления вентиляции располагают в верхней части, в таком случае внутрь будет поступать достаточное количество проточного воздуха.
2. При неправильной установке теплицы, внутри будут сквозняки, что негативно отразится на растениях.
3. Желательно ставить системы в поликарбонатных постройках приточную вентиляцию. В итоге будут оптимально настроены новые воздушные массы на выбранный временной промежуток, в теплице сформируется необходимый микроклимат.
4. Для удаления отработанного воздуха потребуется стандартная вытяжка.

В настоящее время в поликарбонатных теплицах используют две разновидности форточек: классические и в виде жалюзи.

Жалюзный вариант имеет сложную конструкцию, дает максимальный эффект – гарантию поступления внутрь теплицы потоков воздуха, не допуская сквозняков.

При естественной вентиляционной системе придется учитывать направление ветра, следить за температурой воздуха, требуются огромные временные затраты. Такие проблемы будут полностью решены при установке автоматической системы проветривания.

Автоматическое проветривание теплицы своими руками

Как всегда, народные умельцы обязательно придумают самый простой и доступный способ проветривания теплицы. С помощью лески или шпагата форточка прикрепляется к конструкции из двух сосудов с водой, которые расположены на разной высоте. Сосуды соединяются между собой тонким шлангом. При нагревании воздуха в теплице, нагревается и вода в сосудах, Расширяясь, она перетекает из одной банки в другую, и форточка, по тяжестью нижней банки с водой открывается. При остывании воздуха, вода возвращается обратно форточка закрывается

Вот так несложно приспособить две банки для проветривания теплицы в отсутствии хозяев

Заключение

Создавая в поликарбонатном сооружении с помощью вентиляции нужный микроклимат, важно учитывать все нюансы: влажность, температуру, сорт растений.

Вентиляция в теплице

Для чего нужна вентиляция в теплице?

Чтобы растения могли хорошо расти и развиваться, им необходим свежий воздух. Если в открытом грунте с этим проблем не возникает, то в закрытом помещении соз-дать такие условия сложнее. Плюс ко всему, температура в теплице (не важно, пленочная она, стеклянная или из поликарбоната) всегда гораздо выше, чем на улице. Летом это очень опасно. При температуре свыше 35°С пыльца растений становится стерильной, из-за чего перестают завязываться плоды. А от сильной жары ваши посадки и вовсе могут «сгореть».

Правильно организованная вентиляция в теплице помогает:

1. Удалить теплый отработанный и подать свежий прохладный воздух;

2. Снизить уровень влажности и предотвратить распространение болезнетворных бактерий, убивающих растения;

3. Поддержать оптимальную температуру;

4. Обеспечить равномерное движение воздуха.

Решить все эти задачи только при помощи двери не получится. Для эффективной вентиляции в теплице необходимо предусмотреть открывающиеся рамы или форточки.

Примерное количество форточек для теплиц разного размера:

теплица длиной до 4 м – 1-2 форточки;

теплица длиной до 6 м – 3-4 форточки;

теплица длиной до 8 м – 4-6 форточек;

теплица длиной до 10 м – 6-8 форточек;

теплица длиной более 10 м – 8 форточек + 1 на каждые следующие 2 пог.м.

СОВЕТ! Вентиляционные отверстия лучше делать в верхней части теплицы (крыше), где скапливается теплый воздух. Размещать их нужно в центральной части сооружения, подальше от входной двери. Причем одна из сторон форточки должна располагаться вплотную к горизонтальным ребрам жесткости, чтобы можно было сделать петли.

Самые популярные системы естественной вентиляции.

Естественная вентиляция – это когда проветривание происходит естественным путем, благодаря разнице температур внутри и снаружи теплицы.

Независимо от того, какую систему вы предпочтете, общий принцип действия останется неизменным. При открывании форточек и фрамуг от перепада температуры внутри и снаружи теплицы создается тяга. А вот как именно эти форточки и фрамуги будут открываться, зависит от выбранной вами системы вентиляции.

Биметаллические приспособления для проветривания.

Основа этой системы – две пластины из металлов с разным коэффициентом линейного расширения (например, латунь + сталь). Прочно соединенные между собой, они образуют одну биметаллическую пластину. При нагреве эта пластина изгибается в определенную сторону (легко нагревающаяся латунь изогнется в сторону стали) и приоткрывает форточку. Охладившись, пластина возвращается в исходное положение.

Изготовить такое устройство просто: у основания теплицы прикрепите металлические полосы и выстроганную доску, а между ними – брусок. Скрепите все детали и шарнирами соедините с форточкой.

Плюсы: долговечность, простота монтажа и минимальная стоимость системы.

Минусы: сложность регулировки открытия/закрытия форточек при определенной температуре; степени расширения металла может не хватать для открывания больших по площади фрамуг и форточек.

Ручная вентиляция

Это самый простой и доступный способ проветривания, при котором вы сами открываете либо при-крываете форточки в зависимости от того, какая температура и влажность нужна вашим растениям. Все, что вам понадобится в данном случае – это термометр и гигрометр. Если вы все лето проводите на даче и не хотите тратиться на дополнительное оборудование, этот вариант для вас.

Плюсы: простота монтажа, дешевизна и независимость от электроэнергии.

Минусы: необходимость постоянного (иногда по несколько раз на день) наведывания на дачу, чтобы своевременно открывать и закрывать форточки.

Гидравлическая система проветривания

Это полноценная автоматическая система, для работы которой не требуется присутствие человека. Она состоит из нескольких соединенных с фрамугой рычагов, поршня и емкости, заполненной специальной жидкостью. При нагревании до определенной температуры (ее устанавливает производитель либо сам пользователь) жидкость расширяется и выталкивает поршень, который открывает форточку. При охлаждении жидкости происходит обратный процесс.

Плюсы: простота монтажа, надежность и долговечность системы, недорогое обслуживание.

Минусы: придется потратиться на покупку оборудования (один механизм в среднем стоит от 2000рублей), закрывание форточек происходит очень медленно, из-за чего теплолюбивые культуры при резком похолодании могут пострадать.

СОВЕТ! Каждый гидравлический механизм рассчитан на подъем определенного веса. По-этому перед покупкой узнайте, хватит ли мощности выбранной модели, чтобы поднять форточки в вашей теплице.

Как работает система принудительной вентиляции?

Без такой системы вам просто не обойтись при выращивании овощей и зелени зимой!

В отличие от естественной вентиляции, когда свежий воздух поступает через форточки и фрамуги, при принудительном вентилировании воздух в теплице циркулирует при помощи различных вентиляторов. Они перемешивают холодный и горячий воздух, позволяя добиться оптимальной для растений температуры и влажности.

Если в небольших сезонных теплицах естественное вентилирование работает неплохо, то в больших сооружениях, а также в зимних обогреваемых теплицах гораздо эффективнее и экономически выгоднее использовать систему принудительной вентиляции.

Для чего нужна принудительная вентиляция:

— Чтобы не допустить застаивания воздуха и предотвратить появление плесени, а также не допустить распространения болезней и вредителей в теплице летом;

— Для хорошей циркуляции нагретого отопительными приборами воздуха, предотвращения запотевания и появления конденсата на стенах теплицы зимой.

А еще использование принудительной вентиляции позволяет упростить конструкцию теплицы, ведь для поступления воздуха понадобится всего несколько небольших проемов. Также благодаря этой системе можно отказаться от применения сложных и дорогих механических устройств, приводящих в движение форточки, подвижные рамы, затеняющие шторы и т.д.

Однако нужно сказать и о том, что при всех неоспоримых преимуществах система принудительной вентиляции имеет 2 существенных минуса:

— Сложный монтаж приводов для автоматического открывания и закрывания вентиляционных фрамуг;

— Зависимость от электричества (чтобы не допустить гибели урожая из-за его отключения, придется предусмотреть альтернативный источник электроэнергии – например, приобрести бензиновый или дизельный генератор).

СОВЕТ! Для стандартной теплицы длиной до 6 м вполне хватит одного вытяжного венти-лятора и одного всасывающего отверстия напротив.

Если вы решили сделать систему принудительной вентиляции самостоятельно, без привлечения специалистов, помните о некоторых важных моментах.

Чтобы эффективно отводить нагретый воздух из теплицы, вытяжной вентилятор должен быть установлен как можно выше – на крыше либо в верхней части боковых или торцевых стен.

Прочности поликарбоната обычно хватает, чтобы закрепить на нем небольшой и не очень тяжелый вентилятор. Если планируется монтировать более увесистый агрегат, понадобится усиление каркаса либо за-мена части укрывного материала на более прочный.

Чтобы в теплицу поступал свежий воздух, напротив вытяжного вентилятора в нижней части каркаса следует установить обратный клапан, инерционную решетку (ее жалюзи закрываются при отключении вентилятора) либо аналогичный по производительности приточный вентилятор для закачки воздуха извне.

Для эффективной и автономной работы системы к вытяжному вентилятору нужно подключить терморегулятор. При достижении заданной температуры устройство будет срабатывать и запускать вентилятор, а после охлаждения – отключать.

Как выбрать правильный вентилятор?

Что вы должны знать, выбирая вентилятор для теплицы:

— Вентиляторы бывают вытяжными (для отвода отработанного воздуха из теплицы) и приточ-ными (для подачи свежего воздуха);

— Вентиляторы для теплиц должны быть низко-скоростными (скорость движения воздуха не должна превышать 1,9 м/с) и тихими;

— Вместо одного вентилятора в теплице мож-но установить несколько агрегатов, суммарная производительность которых будет равна необ-ходимой величине;

— В небольших теплицах (до 8 кв.м) можно устано-вить 2-3 бытовых вентилятора для ванн и сануз-лов, которые рассчитаны на эксплуатацию при повышенной влажности (производительность – не менее 300 куб.м/ч).

Чтобы вычислить необходимую производительность вентилятора, вам надо умножить объем теплицы на кратность воздухообмена в час. Объем теплицы вычисляется по формуле: длина × ширина × высота. Оптимальная кратность воздухообмена в теплице – 50-60 раз в час.

Получается, что для среднестатистической теплицы длиной 4 м, шириной 3 м и высотой 2,2м понадобится вентилятор производительностью не менее 720 куб.м/ч (либо 2 вентилятора мощ-ностью 360 куб.м/ч).

СПРАВКА! Чтобы система принудительной вентиляции в теплице работала правильно, мощность вытяжного и приточного вентиляторов должна быть одинаковой.
